네트워크 2에서 타이머 펑션블럭 삽입하기

학습 내용

  1. 두 옵션 중 하나를 선택하여 TM_100ms_FB 명령을 쉽게 찾을 수 있습니다.
    필터 설정 사용
    1. 위치 필터를 [FP 라이브러리]로 설정합니다.
    2. 명령 형식 필터를 [펑션블럭]으로 설정합니다.
    명령 이름 입력
    1. 텍스트 상자에 TM_100ms_FB(또한 일부, 즉 공백 없는 "100ms")를 입력합니다.
    필터 결과는 필터 기준과 일치하는 모든 명령을 나열합니다.
  2. TM_100ms_FB를 두 번 클릭합니다.

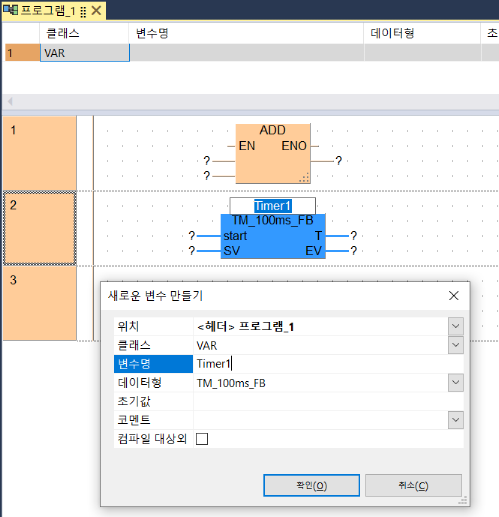

  3. 타이머를 네트워크 2에 배치합니다.
  4. 타이머 이름(예: Timer1)을 입력합니다.
  5. <Enter>를 누릅니다.

    [새로운 변수 만들기] 다이얼로그가 열립니다.

  6. [확인]

    타이머 펑션블럭을 선언하면 Control FPWIN Pro7가 타이머 번호를 할당하고 필요한 메모리 공간을 예약합니다.
