MEWNET-VE-Koppelstatus

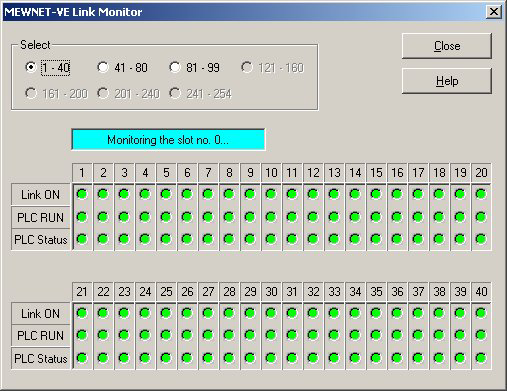

Wenn Sie die MEWNET-VE-Koppelstatusanzeige starten, erscheint folgendes Dialogfeld.

Wählen Sie den Stationsbereich

Dieses Dialogfeld kann nicht alle 99 Stationen (im FL-Net-Modus 254 Stationen) gleichzeitig anzeigen.

Standardmäßig werden die Stationen 1 bis 40 dargestellt. Um einen anderen Bereich anzuzeigen, treffen Sie im folgenden Anzeigebereich eine Auswahl.

Koppelstatus-Anzeigebereich

Anzeige, ob die Station mit dem Netzwerk verbunden ist
Link ON		Verbunden
		Nicht verbunden
Anzeige, ob sich die SPS der Station im Run Modus befindet.
PLC RUN		SPS befindet sich im Run (oder Remote-Run) Modus
		SPS befindet sich im PROG-Modus.
Anzeige, ob die SPS ohne Fehler arbeitet
PLC status		SPS arbeitet ohne Fehler
		Fehler auf der SPS (überprüfen Sie die Detailinformationen des Fehlers im Dialogfeld "SPS-Status")

Knoteninformationen

Mit Node Info. können Sie im FL-net-Modus die Knoteninformationen anzeigen. Im VE-Modus ist die Schaltfläche Node Info. nicht verfügbar.
