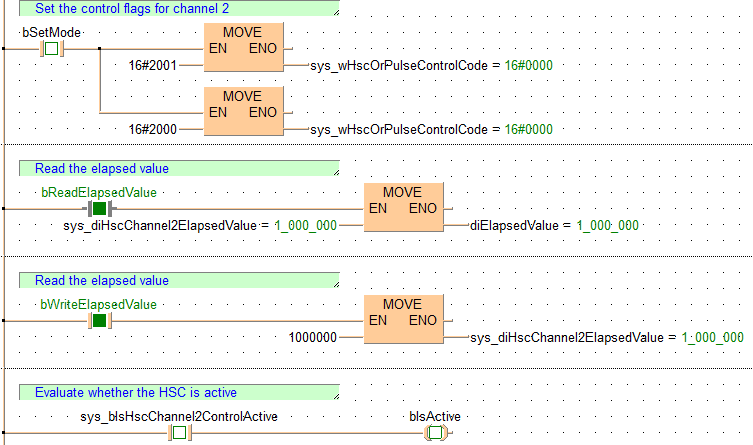

Dieses Beispiel zeigt, wie Sie Systemvariablen für den schnellen Zähler in einem KOP-Programm aufrufen. Die Anzahl der Datenregister hängt vom verwendeten SPS-Typ ab.
Systemvariable |
FP0 (2,7k, 5k) |
FP0 (10k) |
FP-S |
FP-X |
|---|---|---|---|---|
sys_wHscOrPulseControlCode |
DT9052 |
DT90052 |
DT90052 |
DT90052 |
sys_diHscChannel2ElapsedValue |
DT9104 |
DT90104 |
DT90200 |
DT90308 |
sys_bIsHscChannel2ControlActive |
R903C |
R903C |
R903C |
R9112 |

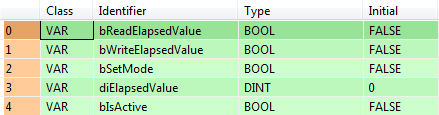

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden.
