Configuración Común de la Conexión

Nombre del Nodo

El nombre del nodo que se muestra en la lista.

Nombre

Nombre de la unidad del nodo.

Nombre de la Conexión

Es el nombre que aparece en los parámetros de conexión del archivo EDS registrado.

Tipo de Aplicación

Se muestra el tipo de aplicación de la configuración de la conexión seleccionada.

Comprobar Compatibilidad

Seleccionar una de las siguientes opciones de comprobación de la compatibilidad Revisar, No comprobar o Seguir las Reglas del Adaptador.

Tiempo Transmisión COS Deshabilitada

Muestra el tiempo de transmisión deshabilitado (RPI de la información de entrada x 1/4) si Entrada Trigger de Envío se ha configurado como Change of State (COS).

Modo de Comunicación

Muestra el método de comunicación (Ejemplo o Etiqueta) de la configuración de la conexión seleccionada.

Timeout

Seleccionar el periodo de timeout de la comunicación cíclica.

Opciones disponibles:

• RPI x 4 / RPI x 8 / RPI x 16 / RPI x 32

• RPI x 64 / RPI x 128 / RPIx 256 / RPI x 512

Entrada Trigger de Envío

Muestra el método de comunicación.

Parámetros de Configuración

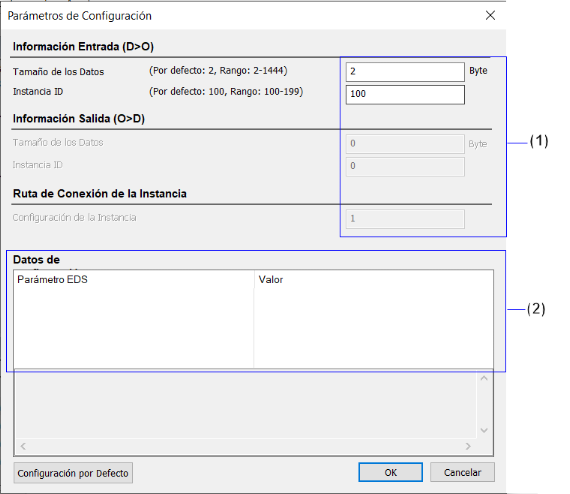

Haciendo clic en el botón Parámetros de Configuración se abre el siguiente cuadro de diálogo.

1.  (1) Se pueden configurar los parámetros definidos en los archivos EDS.
2.  (2) Se muestra la información de los parámetros que se pueden modificar en el archivo EDS.
