GT_AlarmHistoryControl_DUTGT_AlarmHistoryControl_DUTEs una DUT predefinida con elementos solapados. La DUT se utiliza para la comunicación entre el PLC y una pantalla táctil de la serie GT.
Cuando se han configurado en GTWIN los históricos de alarmas, se activa la función de control del histórico de alarmas. Seleccionar On para activarla y después seleccionar un registro como elemento de control.

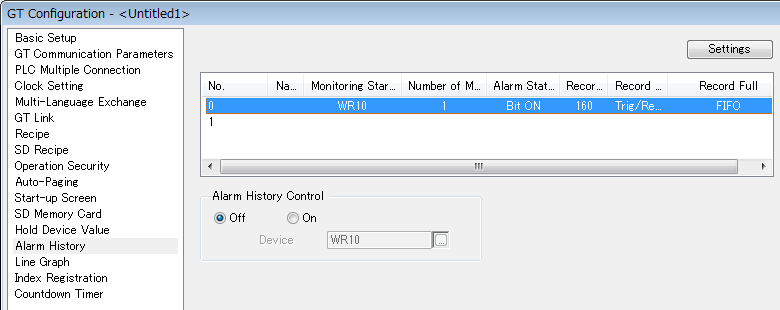

Pestaña Histórico de Alarmas en GTWIN con un elemento de control habilitado
El elemento de control sirve para visualizar el grupo nº 0 y/o el grupo nº 1 y proporciona las siguientes funciones:
arranque y paro de la monitorización del histórico de alarmas de un grupo
comprobación de memoria llena para un grupo
borrado de memoria de un grupo
comprobación de borrado completo de la memoria
salvar el histórico de un grupo en una tarjeta de memoria SD
comprobación de proceso completo de salvado en la tarjeta SD
En la tabla de abajo se describe la asignación de los bits del elemento de control.
Si se pone un bit a ON, el estado es TRUE, es decir, se ejecuta la instrucción.
Borrado de la memoria
Si el bit 9 está a 1, indica que la memoria del grupo nº 1 está llena. Para limpiar la memoria poner a 1 el bit 1 del byte n+1 (R211 si WR20 es el elemento de control seleccionado).
Guardar el histórico en la tarjeta de memoria SD
Para guardar el histórico del grupo nº 0 en la tarjeta de memoria SD poner a 1 el bit 4 del byte n (R204 si WR20 es el elemento de control seleccionado).
