Pasan a TRUE solamente durante un ciclo de scan.
Dirección FP: P0
Dirección IEC: %MX11.0.0
Descripción
Un relé de pulso (P) pasa a TRUE solo durante un ciclo de scan. El estado TRUE/FALSE no se envía a las salidas y solo se puede utilizar dentro del programa.
Un relé de pulso pasa a TRUE solamente cuando se ejecuta una instrucción en el flanco de subida o en el flanco de bajada.
Cuando se usa un trigger, un relé de pulso solo se activa durante un ciclo de scan cuando se detecta el flanco de subida o el flanco de bajada.
Restricciones
Un relé de pulso sólo se puede utilizar una vez dentro del programa como salida, es decir, no se permiten las salidas duplicadas.
No existe ninguna limitación en cuanto al número de veces que se puede utilizar un relé de pulso como contacto.
Un relé de pulso no se puede utilizar como salida en instrucciones KP, SET, RST o ALT.
Una palabra de relés de pulso (WP) no se puede especificar como área de almacenamiento de una instrucción de alto nivel.
En Control FPWIN Pro los relés de pulso solo se pueden utilizar en las situaciones que se indican arriba o junto con una instrucción DF o DFN. Solo se recomienda utilizar los relés de pulso si es necesario aumentar el número de relés.
Ejemplo: Declaración global
Variables Globales
Ejecución en el flanco de subida:

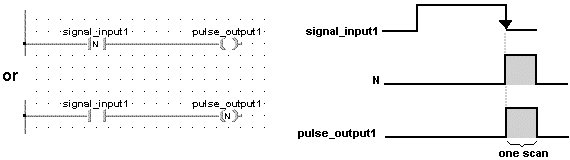

Ejecución en el flanco de bajada:
