Operación de grabación

Introducción

La operación de grabación se utiliza en modo RUN para almacenar el historial del estado de las direcciones booleanas o de los valores de las variables en la memoria no volátil del FP7. Los datos grabados se puede mostrar de dos formas diferentes en la página web creada por Control Web Creator:

• Lista de operación (Alarms History)

  Lista de operación (Alarms History en Control Web Creator) muestra en una lista las alarmas. Existen tres formas diferentes de mostrar los datos en la lista:

  • Orden cronológico. Las alarmas se muestras en el orden en el que han ocurrido.



  • Orden progresivo. Seleccionar un estado de alarma a mostrar. Las alarmas activas se confirman pulsando un botón en la página web.



  • Orden de frecuencia. Las alarmas se muestran en orden ascendente dependiendo de la frecuencia con que ocurra el evento.



• Gráfico de operaciones (Gantt Chart)

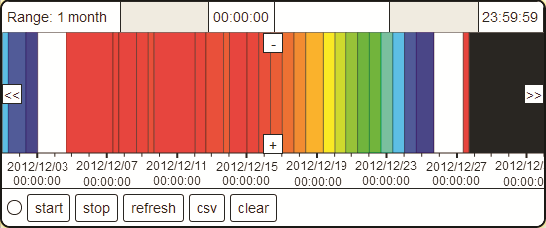

  Gráfico de operaciones (Gantt Chart en Control Web Creator) muestra en colores, los eventos a lo largo de un periodo de tiempo concreto (un día, un mes, un año). Cuando ocurren varios eventos al mismo tiempo, el evento con mayor prioridad determina el color a mostrar.



Estructura y capacidad de datos que se pueden grabar

• Los datos se graban en grupos. Se pueden configurar hasta ocho grupos.

• El número total de datos a grabar, entre los ocho grupos, es 3000. Los 3000 registros se pueden distribuir libremente entre los ocho grupos.

Disponibilidad

La operación de grabación está disponible en los siguientes tipos de PLC:

• AFP7CPS31E
• AFP7CPS31ES
• AFP7CPS41E
• AFP7CPS41ES
