Comparación

Esta característica permite realizar imágenes de los proyectos y compararlas con imágenes de otros proyectos en archivo o en el PLC. Una imagen de un proyecto consta de una carpeta con todos los datos del proyecto y una estructura de archivos similar al árbol del navegador donde todas las POUs, DUTs, librerías de usuario, lista de variables globales, lista de tareas, configuración del PLC, la tabla de variables con las direcciones y el código de programa se muestran como archivos de textos que se pueden leer (si no están protegidos) y comparar. Las imágenes se localizan en una carpeta dedicada junto al propio archivo del proyecto y se pueden consultar, revisar o comparar con posterioridad. También se pueden eliminar en cualquier momento. La fecha y hora de la imagen forman parte del nombre de la carpeta donde se almacenan todos los archivos relacionados.

El menú Proyecto > Comparar incluye los siguientes comandos de menú. Tenga en cuenta que para los comandos de menú Comparar con el proyecto del PLC y Comparar con el proyecto de un archivo son necesarios ajustes adicionales:

En todos los casos, Control FPWIN Pro7 crea una carpeta de imágenes y archivos de comparación en una localización relativa a la ruta del proyecto. El nombre de la carpeta se forma a partir del nombre del proyecto, el tipo de imagen y el sello de tiempo de la misma (no necesariamente en este orden), por ejemplo, <project name>_Snapshots\<snapshot type>_yyyy-mm-dd_hh-mm-ss.

La primera parte del nombre de la carpeta de comparación indica qué comando se ha ejecutado para la imagen:

• THIS (o el nombre alternativo que se puede especificar por el usuario en las opciones Comparar Proyecto): La carpeta se ha creado con la opción de menú Crear una imagen

• PLC: La carpeta se ha creado con la opción de menú Comparar con el proyecto del PLC

• FILE: La carpeta se ha creado con la opción de menú Comparar con el proyecto de un archivo

Dependiendo del tipo de imagen, la carpeta creada contendrá diferentes archivos:

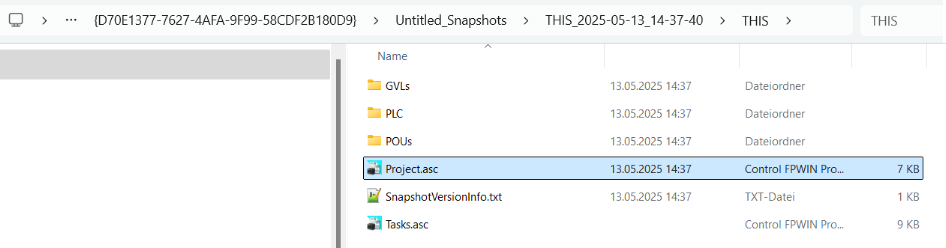

• Imagen del proyecto actual: THIS.pce y la carpeta de la imagen con todos los elementos del navegador del proyecto en las subcarpetas. "THIS" es el nombre por defecto para las carpetas de la imagen y se puede modificar en las opciones Comparar Proyecto.

• Imagen de la comparación del proyecto actual con el proyecto del PLC

  • Dos imágenes, una del proyecto actual, una del proyecto del PLC

  • Una copia del archivo fuente de comparación

  • Otros archivos fuente y de resultados como archivos *.pce

• Imagen de la comparación del proyecto actual con el proyecto del PLC

  Dependiendo de si se compara el proyecto actual con un archivo .pro o con un tipo de archivo diferente (*.asc, *.pce y otros), la carpeta de comparación contendrá diferentes archivos. Los proyectos almacenados en los archivos *.pro no se pueden copiar con facilidad si contienen librerías de usuario. Es por esto por lo que se abren donde están y no se copian en la carpeta de comparación.

  • Dos imágenes, una del proyecto actual, una del proyecto de referencia

  • Una copia del archivo fuente de comparación (solo si el archivo de referencia no es un archivo *.pro)

  • Un archivo nombra la ruta del archivo de fuente de comparación

  • Otros archivos fuente y de resultados como archivos *.pce

Puesto que los archivos de texto en una imagen pueden revelar información protegida de los objetos con un nivel de seguridad o de las librerías de usuario, estos datos se exportan encriptados, si el usuario actual no tiene el nivel de seguridad adecuado o no tiene acceso a la librería de usuario.

Se informa sobre los datos encriptados que no se pueden comparar. Para evitar la encriptación de datos, cambiar el nivel de seguridad o abrir las librerías de usuario instaladas con la opción de menú Abrir en Modo Solo Lectura....
