CTD_FUN

Esta es una función definida por el usuario de un bloque de función del sistema. CTD_FUN (contador descendente) permite programar procesos de contaje.

Parámetros

Entrada

CD (BOOL)

contador descendente

el valor de CV se decrementa en 1 en cada flanco de subida de CD, excepto si se activa Load o cuando CV llega a cero.

Load (BOOL)

si Load pasa a ON, el valor actual se carga con el valor de PV

PV (INT)

Valor de preselección

es el valor a partir del que se empieza a descontar en cada flanco del reloj

Entrada/salida

dutInstance(CTD_FUN_INSTANCE_DUT)

Memoria interna que contiene los valores y estados internos, la cual se corresponde con la memoria de instancia del FB asociado.

Salida

Q (BOOL)

señal de salida

se activa si CV = cero

CV (INT)

Valor actual

• contiene el valor acumulado del contaje (CV = valor actual)

• El valor se puede cambiar durante la operación de contaje escribiendo en la variable desde el editor de programación.

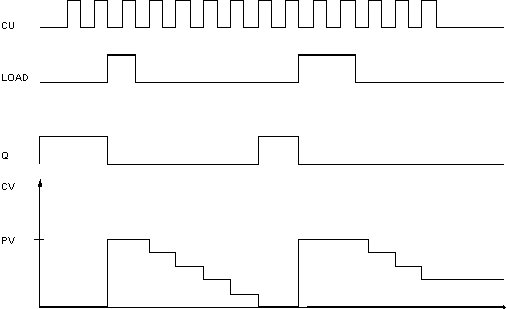

Diagrama de tiempos
