Ajouter des contacts et des bobines

1. Choisir entre programmer avec les icônes de la barre d’outils ou les raccourcis clavier
   Avec les icônes de la barre d’outils
   1. Cliquer sur le contact et la bobine souhaités dans la barre d’outils ou choisir l’élément à partir du menu contextuel
   2. Les placer dans le réseau 1 de la fenêtre de programmation
      Si vous placez les éléments sur une ligne de la grille (même hauteur dans le réseau) les lignes de connexion sont dessinées automatiquement.
   Avec les raccourcis clavier
   1. Placer le curseur dans le réseau 1 du corps du POU
   2. Appuyer sur les raccourcis clavier <2> pour un contact ou <3> pour une bobine
      Si le contact et la bobine sont placés sur la même ligne de la grille, les lignes de connexion seront dessinées automatiquement. Si les lignes de connexion ne sont pas dessinées automatiquement, activez l’option Insérer des nouveaux éléments sans lignes (ne s’applique pas pour les raccourcis clavier) sous Extras > Options > Options de programme > Éditeurs > Éditeur LD/FBD.
2. Entrer le nom de la variable
   Si le nom de la variable que vous entrez n’a pas encore été affecté, la boîte de dialogue Créer une nouvelle variable s’ouvre. Si vous n’entrez pas de nom et si vous sélectionnez un autre élément, un point d’interrogation apparaît dans la zone de nom.
   NOTA

   • A la place des adresses utilisateurs explicites, nous vous recommandons d’utiliser des variables.

   • Si vous souhaitez utiliser des adresses utilisateurs explicites, veuillez les définir dans la liste des variables globales.

   • Le compilateur peut afficher un avertissement en cas d’utilisation d’adresses utilisateurs explicites dans la déclaration de POU. Pour en savoir plus, voir Extras > Options > Options de compilation > Avertissements additionnels.

   La boîte de dialogue Créer une nouvelle variable s’ouvre.


3. Entrer un identifiant pour la variable, par ex. bVar0

   Selon le préfixe des identifiants de variables, Control FPWIN Pro7 sélectionne le type de données BOOL.

4. OK

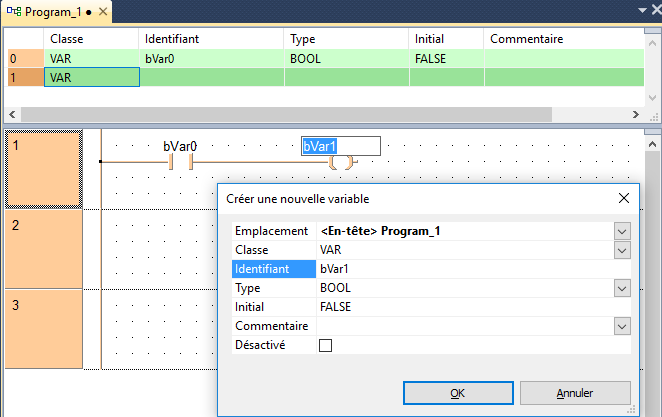

5. Créer la variable bVar1 pour la bobine

Si les lignes de connexion ne sont pas dessinées automatiquement :

6. Sélectionner l’icône Dessiner une ligne dans la barre d’outils ou à partir du menu contextuel
7. Dessiner les lignes de connexion entre le contact et la bobine

   Chaque ligne doit être connectée à la barre d’alimentation. Veillez à ne pas dessiner de lignes doubles ou des lignes qui se superposent.
