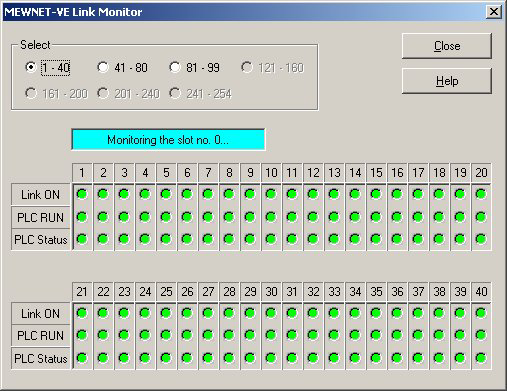

La boîte de dialogue suivante permet de superviser la liaison MEWNET-VE.
Sélectionner le nombre de stations
Cette boîte de dialogue ne peut pas afficher toutes les 99 stations à la fois (254 stations en mode FL-net).
Les stations 1 à 40 sont affichées par défaut. Pour afficher un autre intervalle de stations, veuillez le sélectionner dans la zone d’affichage suivante.
Zone d’affichage de l’état de la liaison
Montre si la station est connectée au réseau. |
||
|---|---|---|
Link ON |
 |
Station connectée |
 |
Station non connectée |
|
Montre si l’unité centrale de la station est en mode RUN. |
||
PLC RUN |
|
API en mode RUN (ou en mode REMOTE) |
|
API en mode PROG |
|
Montre si l’automate fonctionne normalement. |
||
PLC status |
|
API fonctionne normalement |
 |
Erreur dans l’API (vérifier les détails concernant l’erreur à l’aide de la boîte de dialogue "Etat de l’API") |
|
Informations sur le nœud
Cliquez sur Node Info. pour afficher l’écran d’informations sur le nœud en mode FL-net. Le bouton Node Info. n’est pas disponible en mode VE.
PLC RUN, PLC status et les erreurs d’affectation sont déterminants uniquement lorsque la liaison API est exécutée.
