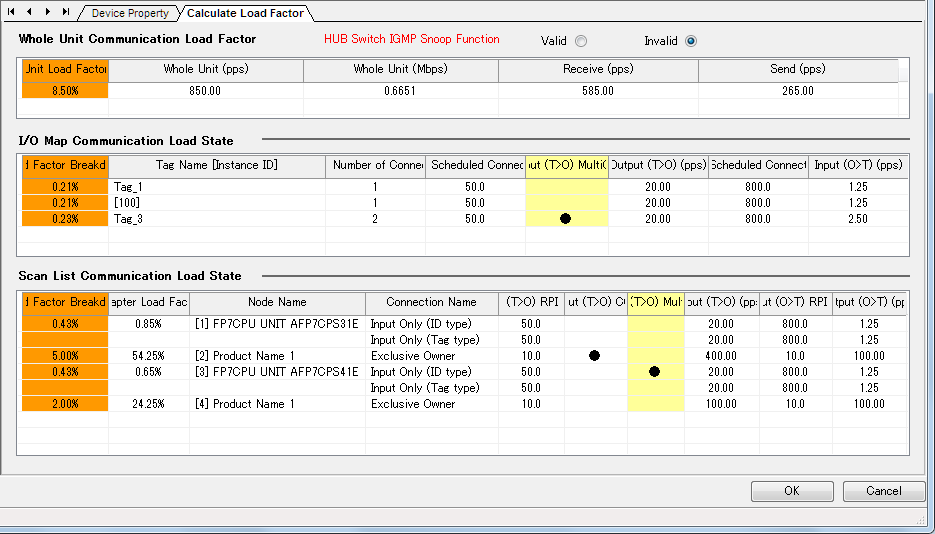

Facteur de charge de l’adaptateur

Procédures de calculs

1. Calculer le nombre de paquets envoyés/reçus par seconde (pps)

   Calcul de RPI. * pps = 1000 ¸ RPI [ms]

   Lorsque le déclencheur Changement d’état est défini, le nombre de paquets est calculé avec le cycle de communication RPI x 1/4.

   Lorsque Fonction filtrage IGMP est Invalide et le type de connexion est Point à point, les paquets de la communication multicast (pps) sont ajoutés.

   Exemple

   • Pour une connexion pour laquelle RPI est 0,5 [ms]

     1000 ¸ 0,5 = 2000 pps

   • Pour une connexion pour laquelle RPI est 0,5 [ms] et le déclencheur COS est défini

     1000 ¸ (0,5 x (1/4)) = 500 pps

2. Calculer les paquets de communication multicast (pps)

   La méthode de calcul est identique à la procédure de calcul 1.

   Le calcul est réalisé pour les paquets pour lesquels Communication multicast est défini sur Oui dans les paramètres d’affectation des E/S et le type de connexion est MultiCast dans les paramètres de connexion.

3. Calculer la bande de communication permettant une communication cyclique (pps)

   Calcul à partir de la taille des données par paquet et informations EDS (capacité) pour les adaptateurs et scanners

   Taille des données par paquet

   • Taille des données d’envoi/réception de la connexion = taille des données brutes + taille de l’en-tête de 32 bits

   • Sans en-tête de 32 bits : 2 octets

     Avec en-tête de 32 bits : 6 octets

   Définition FP7_EDS [Capacité]

   • 2 à 510 octets : 10000pps

   • 511 à 1450 octets : 5000pps

     Exemple

     • Avec taille des données d’envoi brut de 256 octets, sans en-tête de 32 bits

       (256 + 2) = 258 octets £ 510 Þ 10000 pps

     • Avec taille des données d’envoi brut de 512 octets, avec en-tête de 32 bits

       (512 + 6) = 518 octets ³ 511 Þ 5000pps

4. Calculer le facteur de charge de communication de l’unité à partir du nombre de paquets envoyés/reçus et la taille des données envoyées/reçues

   Exemple

   Avec taille des données envoyées de 256 octets et taille des données reçues de 36 octets

   • Nombre de paquets envoyés (2000 pps) ¸ 10000 pps x 100% = 20%

   • Nombre de paquets reçus (125 pps) ¸ 10000 pps x 100% = 1,25%

   • Þ Facteur de charge de communication de l’unité (20% + 1,25% = 21,25%).
