GT_AlarmHistoryControl_DUTGT_AlarmHistoryControl_DUTDUT prédéfini avec éléments superposés. Ce DUT peut être utilisé pour la communication entre un automate et un écran tactile de la série GT.
Lorsque l’historique des alarmes ou un groupe ont été définis dans GTWIN, la fonction de contrôle de l’historique des alarmes est disponible. Sélectionnez On, si vous souhaitez l’utiliser puis sélectionnez un registre en tant que registre de contrôle.

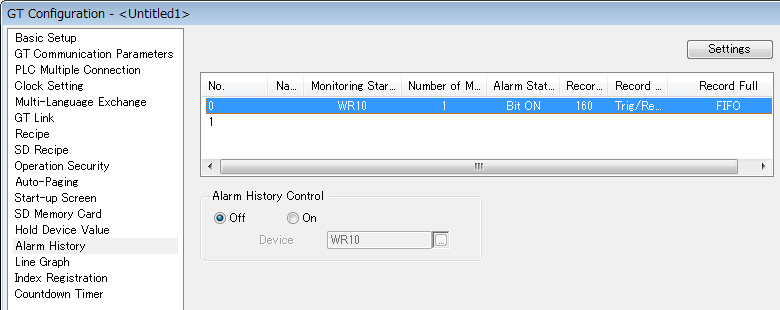

Onglet Historique des alarmes avec registre de contrôle activé dans GTWIN
Le registre de contrôle permet de contrôler le groupe N° 0 et/ou le groupe N° 1, et permet également de :
Démarrer et arrêter le contrôle de l’historique des alarmes d’un groupe
Contrôler si la mémoire d’un groupe est saturée
Effacer la mémoire d’un groupe
Vérifier que la mémoire est effacée
Enregistrer l’historique d’un groupe sur une carte mémoire SD
Vérifier si l’enregistrement de l’historique d’un groupe sur une carte mémoire SD est terminé
Le tableau ci-dessous décrit l’affectation des bits du registre de contrôle.
Lorsqu’un bit est sur 1, l’état est TRUE, c.-à-d. que la fonction est exécutée.
Effacer la mémoire
Si le bit 9 est sur 1, la mémoire du groupe 1 est saturée. Effacez-la en définissant le bit 1 de l’octet n+1 (R211 si WR20 est le registre de contrôle sélectionné) sur 1.
Enregistrer l’historique sur carte mémoire SD
Enregistrez l’historique du groupe N° 0 sur carte mémoire SD en définissant le bit 4 de l’octet n (R204 si WR20 est le registre de contrôle sélectionné) sur 1.
