GT_LineGraphControl

DUT prédéfini avec éléments superposés. Ce DUT peut être utilisé pour la communication entre un automate et un écran tactile de la série GT.

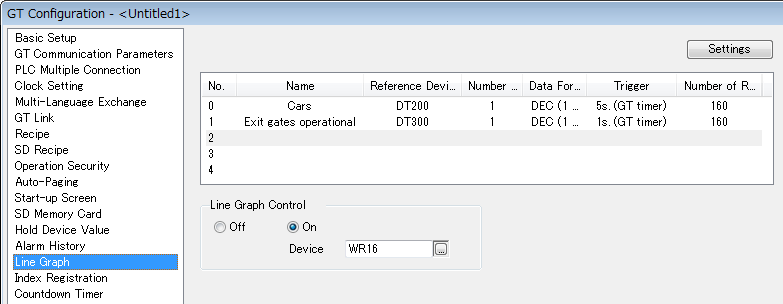

La fonction "Contrôle du graphique en courbes" dans GTWIN n’est disponible que si un ou plusieurs graphiques en courbes ont été définis. Sélectionnez On, si vous souhaitez l’utiliser puis sélectionnez un registre en tant que registre de contrôle.

Le registre de contrôle permet de surveiller les données d’échantillonnage de 5 graphiques au total et d’exécuter les fonctions suivantes pour chaque graphique : démarrer et arrêter l’échantillonnage, vérifier l’état ou effacer la mémoire. Le tableau ci-dessous décrit l’affectation des bits du registre de contrôle.

(1) Registre de départ
(2) Etat : mémoire pleine
(3) Etat : mémoire effacée
(4) Fonction : arrêter le monitoring de ce graphique
(5) Fonction : effacer la mémoire de ce graphique

Gr. = Graphique

Lorsqu’un bit est sur 1, l’état est TRUE, c.-à-d. que la fonction est exécutée. Exemple : si le bit 9 est sur 1, la mémoire du graphique 1 est saturée. Effacez-la en définissant le bit 1 de l’octet n+1 (WGR31 si WGR30 est le registre de contrôle sélectionné) sur 1.

(1) Effacer la mémoire (R211) (écrire dans l’API)
(2) Mémoire effacée (R218) (écrire dans le GT)
(3) Commencer à effacer la mémoire
(4) Lorsque le GT accuse réception, Effacer la mémoire passe à ON.
(5) Effacement de la mémoire
(6) Mémoire effacée
(7) Lorsque Effacer la mémoire passe à OFF, le bit de fin d’opération passe à OFF.
(8) Le bit passe à ON.

Chronogramme d’un effacement de la mémoire

GT_LineGraphControl_DUT
