Pour dessiner une ligne vers l’entrée ou la sortie la plus proche dans les sens NO (nord-ouest), O (ouest), SO (sud-ouest), SE (sud-est), E (est), NE (nord-est), vous pouvez utiliser la fonction de lignes coudées :

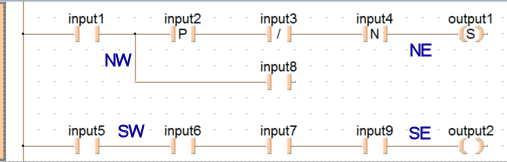

Pour dessiner une ligne vers l’élément le plus proche de celui sélectionné (input8 dans cet exemple), appuyez sur une des touches suivantes, correspondant au sens souhaité :
<W> pour des connexions NO (en haut à gauche)
<Maj>+<W> pour des connexions SO (en bas à gauche)
<E> pour des connexions NE (en haut à droite)
<Maj>+<E> pour des connexions SE (en bas à droite)
Pour dessiner une ligne vers le 2e élément le plus proche de celui sélectionné (input8 dans cet exemple), appuyez sur une des touches suivantes, correspondant au sens souhaité :
<Ctrl>+<W> pour des connexions NO (en haut à gauche)
<Ctrl>+ <Maj>+<W> pour des connexions SO (en bas à gauche)
<Ctrl>+<E> pour des connexions NE (en haut à droite)
<Ctrl><Maj>+<E> pour des connexions SE (en bas à droite)
