Les conseils suivants facilitent votre travail lorsque vous utilisez l’éditeur LD :
Pour sélectionner tous les réseaux du corps du POU, appuyez sur <Ctrl>+<A>.
<Tab> permet de passer d’une zone de texte, par ex. un nom de variable, d’instance FB, à une autre zone dans un réseau. Pour revenir à la zone précédente, appuyez sur <Maj>+<Tab>.
Lors de l’insertion d’un nouvel élément et avant de le placer dans le réseau, appuyer sur <Maj> permet de modifier le comportement de l’élément de la manière suivante :
Elément inséré |
<Maj> lors de l’insertion de l’élément |
|---|---|
Instruction sans EN/ENO |
Instruction avec EN/ENO |
Instruction F |
Instruction P (uniquement pour les automates prenant en charge les instructions P) |
Instruction d’entrée |
Instruction de sortie |
Contact |
Contact inversé |
Bobine |
Bobine inversée |
Variable d’entrée |
Variable de sortie |
Pour réduire la hauteur du réseau au minimum, appuyez sur <Ctrl>+<Maj>+<K> ou utilisez .
Pour commuter entre les modes placement et "Dessiner une ligne", double-cliquez à un endroit inutilisé d’un réseau.
Pour quitter le mode "Dessiner une ligne", appuyez sur <ÉCHAP>.
Nouvelles lignes

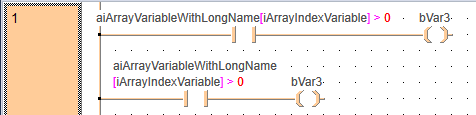

Pour insérer une nouvelle ligne, utilisez la combinaison de touches <Maj>+<Entrée> ou <Ctrl>+<Entrée> ou <Alt>+<Entrée>. Cela peut être utile, par ex. lorsque le nom de variable d’un tableau (array) ou d’un DUT est trop long et doit être réparti sur plusieurs lignes. Les nouvelles lignes ne doivent pas être entrées dans un nom.

Erreurs soulignées d’un trait ondulé
Les erreurs détectées, lorsqu’un texte est entré dans l’éditeur, sont soulignées en rouge (trait ondulé), par ex. lorsqu’une variable n’est pas déclarée. Une info-bulle indique l’erreur correspondante.

Modifier la casse
Sélectionnez le texte dont vous souhaitez modifier la casse (minuscule en majuscule et vice versa). Appuyez sur <Ctrl>+<Maj>+<U> pour modifier la casse du texte sélectionné, de minuscule en majuscule. Appuyez sur <Ctrl>+<U> pour modifier la casse du texte sélectionné, de majuscule en minuscule.
