L’enregistrement des événements enregistre des informations sur l’état de fonctionnement de l’automate et des événements pour les afficher dans des pages web créées avec Control Web Creator.
Introduction
L’enregistrement des événements est utilisé en mode RUN pour enregistrer l’historique du monitoring des adresses ou variables booléennes dans la mémoire non volatile du FP7. Les données enregistrées peuvent être affichées de deux façons sur une page web créée avec Control Web Creator :
Liste des événements (Alarms History)
La Liste des événements (Alarms History dans Control Web Creator) affiche les événements supervisés tels que des alarmes dans une liste. Il existe trois types d’ordre d’affichage des données dans la liste :

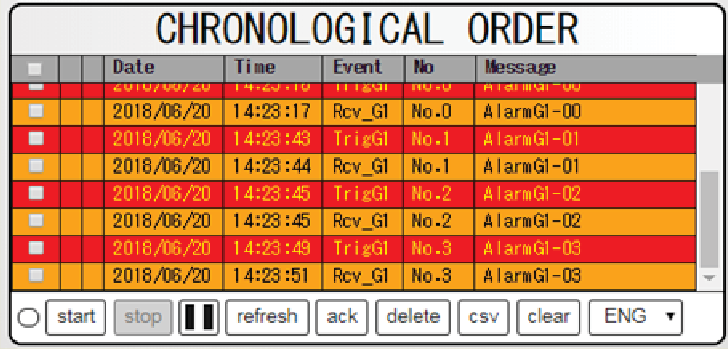

L’ordre chronologique. Les alarmes sont affichées dans l’ordre dans lequel elles sont apparues.

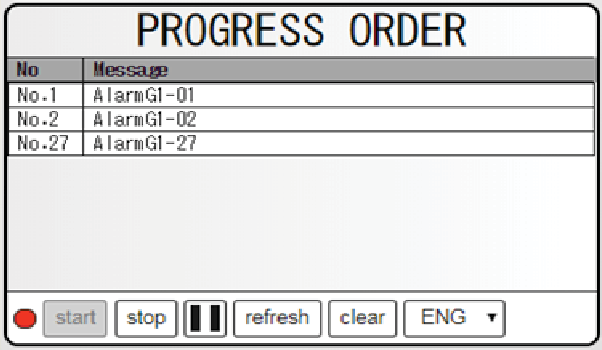

L’ordre de progression. Sélectionnez l’état d’une alarme à afficher. Les alarmes actuellement actives peuvent être vérifiées en sélectionnant un bouton sur une page web.

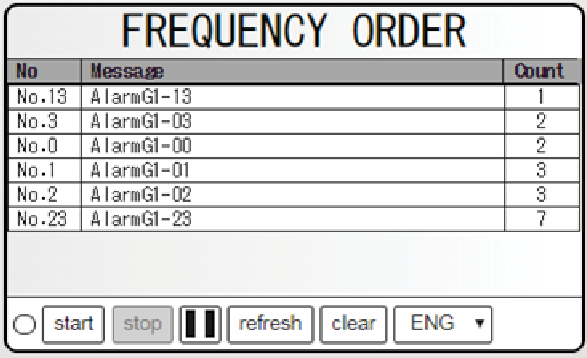

L’ordre de fréquence. Les alarmes sont affichées dans un ordre croissant selon la fréquence de leur apparition.

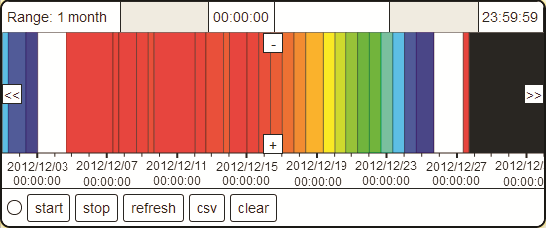

Diagramme des événements (Gantt Chart)
Le Diagramme des événements (Gantt Chart dans Control Web Creator) affiche les événements sur une période de temps spécifiée (un jour, un mois, un an) en couleurs. Lorsque plusieurs événements apparaissent en même temps, l’événement avec la priorité la plus élevée détermine la couleur à afficher.
Structure et quantité de données qui peuvent être affichées
Les événements sont enregistrés en groupes. Jusqu’à huit groupes peuvent être configurés.
Le nombre total d’historiques enregistrables dans les huit groupes est de 3000. Les 3000 enregistrements peuvent être répartis librement sur les huit groupes.
Disponibilité
L’enregistrement des événements est disponible pour les automates suivants :
- AFP7CPS31E
- AFP7CPS31ES
- AFP7CPS41E
- AFP7CPS41ES
