MUL

Multiplicación

MUL multiplica los valores de las variables de entrada y escribe el resultado en la variable de salida.

Parámetros

Entrada

Unnamed input (INT, DINT, UINT, UDINT, REAL, LREAL): Primera entrada: multiplicando
Unnamed input (INT, DINT, UINT, UDINT, REAL, LREAL): Segunda entrada: multipicador

Salida

Unnamed output (INT, DINT, UINT, UDINT, REAL, LREAL): Salida: resultado

Observaciones

Todos los operandos tienen que ser del mismo tipo de datos.
Esta función se puede expandir para un máximo de 28 contactos de entrada, consultar Modificar elementos.

Temas relacionados

Modificar elementos

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		enable: BOOL:=FALSE;
		multiplicand: INT:=0;
		multiplicator: INT:=0;
		result: INT:=0;
	END_VAR

En este ejemplo se han declarado las variables de entrada (multiplicand, multiplicator y enable). También se pueden introducir constantes directamente en la función (por ejemplo, para hacer pruebas).

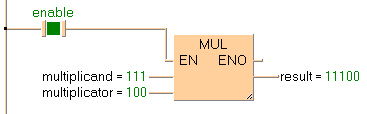

Cuerpo LD

Si enable está a TRUE, se multiplica multiplicant por multiplicator. El resultado se escribe en result.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_F,E_MUL-2!,Instance,8,1,14,6,,?DEN?D?D?AENO?C);
B(B_VARIN,,multiplicand,6,3,8,5,);
B(B_VARIN,,multiplicator,6,4,8,6,);
B(B_VAROUT,,result,14,3,16,5,);
B(B_CONTACT,,enable,3,2,5,4,);
L(1,3,3,3);
L(5,3,8,3);
L(1,0,1,8);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY
