FP_MOD_BCD

Resto de división de datos BCD

Estas instrucciones FP calculan el resto de una división de datos BCD en la que el valor especificado por s1 se divide entre s2. El resto se guarda en d.

Parámetros

Entrada

s1, s2 (WORD, DWORD): Dividendo, divisor

Salida

d (WORD, DWORD): Resto

Banderas de error

sys_bIsOperationErrorHold (pasa a TRUE y permanece TRUE)

si el área especificada utilizando el modificador índice supera el límite.
si se ha especificado 0 para s2.
si se especifican datos diferentes a datos BCD.

sys_bIsOperationErrorNonHold (pasa a TRUE para un ciclo de scan)

si el área especificada utilizando el modificador índice supera el límite.
si se ha especificado 0 para s2.
si se especifican datos diferentes a datos BCD.

Temas relacionados

Datos BCD

Instrucciones F correspondientes: F52_BDIV, F53_DBDIV

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

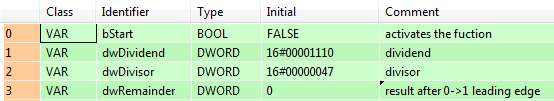

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		bStart: BOOL:=FALSE;
			(*activates the fuction*)
		dwDividend: DWORD:=16#00001110;
			(*dividend*)
		dwDivisor: DWORD:=16#00000047;
			(*divisor*)
		dwRemainder: DWORD:=0;
			(*result after 0->1 leading edge
from start: 16#00000029*)
	END_VAR

Cuerpo LD

Cuando la variable bStart se encuentra a TRUE, se ejecuta la función.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_VARIN,,dwDividend,12,3,14,5,);
B(B_VARIN,,dwDivisor,12,4,14,6,);
B(B_VAROUT,,dwRemainder,22,3,24,5,);
B(B_F,FP_MOD_BCD!,,14,1,22,6,,?DEN?D@'s1'?Ds2?AENO?Cd);
B(B_CONTACT,,bStart,10,2,12,4,);
L(1,3,10,3);
L(12,3,14,3);
L(1,0,1,6);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

IF (bStart) then
    FP_MOD_BCD(s1 := dwDividend,
                   s2 := dwDivisor,
                   d => dwRemainder);
END_IF;
