FP_SD_WRITE_LINE

Escribir una línea en un archivo especificado de una tarjeta SD

Estas instrucciones FP escriben la cadena de caracteres especificada por s_In en un archivo especificado por d_FullFileName de una tarjeta SD.

Parámetros

Entrada

s_In (STRING): String
d_FullFileName (STRING): Nombre de archivo

Observaciones

Consultar también Introducción a las instrucciones de la tarjeta SD.
La bandera "acceso a memoria SD en proceso" (sys_bIsSDMemoryAccessActive) pasa a TRUE después de la que la entrada de trigger EN de las instrucciones de la tarjeta SD haya pasado a TRUE y continúe en TRUE hasta concluir la ejecución. En este intervalo, no se pueden ejecutar otras instrucciones de la tarjeta SD.
La bandera "acceso a memoria SD finalizada" (sys_blsSDMemoryAccessDone) es FALSE cuando se ejecuta la instrucción y pasa a TRUE y se mantiene TRUE después de concluir la instrucción.
Si el archivo especificado no existe, se crea un archivo nuevo.

Banderas de error

sys_bIsSDMemoryAccessError

FALSE: cuando la instrucción ha finalizado sin errores
TRUE: cuando la instrucción ha finalizado con un error
Utilizar sys_iSDMemoryAccessErrorCode para evaluar el código de error.

sys_bIsOperationErrorHold (pasa a TRUE y permanece TRUE)

si el área especificada utilizando el modificador índice supera el límite.

sys_bIsOperationErrorNonHold (pasa a TRUE para un ciclo de scan)

si el área especificada utilizando el modificador índice supera el límite.

Temas relacionados

Introducción a las instrucciones de la tarjeta SD

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		bStart: BOOL:=FALSE;
			(*activates the instruction*)
		sStringWrite1: STRING[32]:='Test String1';
	END_VAR

Cuerpo de la POU

Cuando la variable bStart pasa de FALSE a TRUE, y la variable del sistema sys_bIsSDMemoryAccessActive no es TRUE, se ejecuta la función.

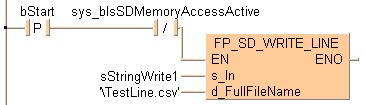

Cuerpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_VARIN,,sStringWrite1,11,4,13,6,);
B(B_CONTACT,,bStart,2,1,4,3,R);
B(B_CONTACT,,sys_bIsSDMemoryAccessActive,10,1,12,3,N);
B(B_VARIN,,'\TestLine.csv',11,5,13,7,);
B(B_F,FP_SD_WRITE_LINE!,,13,2,23,7,,?DEN?Ds_In?Dd_FullFileName?AENO);
L(1,2,2,2);
L(4,2,10,2);
L(12,2,12,4);
L(12,4,13,4);
L(1,0,1,8);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

IF DF(bStart)AND not sys_bIsSDMemoryAccessActive then
    FP_SD_WRITE_LINE(s_In := sStringWrite1,
                     d_FullFileName := '\TestLine.csv');
END_IF;

Ejemplo escribir varias líneas en una tarjeta SD

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU.

	VAR
		i: INT:=0;
		asDumpString: ARRAY [0..99] OF STRING[32]:=['1','2','3','4','5','6','7','8',89(''),'z','y','z'];
		dutWriteInfo: FP_SD_WRITE_DUT(wFormat:=11,wMode:=1);
		sDumpString: STRING[3500]:='';
			(*100 * 32 character + separator*)
		bDumpStringArrayToSDCard: BOOL:=FALSE;
		bStoreStringToSDCardFile: BOOL:=FALSE;
	END_VAR

Cuerpo en ST

if (bDumpStringArrayToSDCard AND not(bStoreStringToSDCardFile)) then
	bDumpStringArrayToSDCard := FALSE;
	(* Convert string array to single string *)
	sDumpString := '';
	for i := 0 to Elem_OfArray1D(asDumpString) -1 do
		sDumpString := CONCAT(sDumpString, asDumpString[i], ','); (* delimiter , OR ; *)
	end_for;
	sDumpString := DELETE(IN := sDumpString, L := 1, P := LEN(sDumpString));
	bStoreStringToSDCardFile := TRUE; (* Enable store to SD card *)
end_if;

if (bStoreStringToSDCardFile AND not(sys_bIsSDMemoryAccessActive)) then
	FP_SD_WRITE_LINE(s_In := sDumpString, d_FullFileName := 'Test.csv');
	bStoreStringToSDCardFile := FALSE;
end_if;
