F13_ICWT

Escritura en la tarjeta de memoria IC

Lee los datos del número de palabras especificado por s2_Number, comenzando en la dirección s1_Start y los escribe en la tarjeta de memoria, en el área especificado por d_Start

Parámetros

Entrada

s1_Start (WORD, INT, UINT): datos fuente, área inicial de 16 bits
s2_Number (DWORD, DINT, UDINT, DATE, TOD, DT): número de palabras a escribir en la tarjeta de memoria IC
d_Start (DWORD, DINT, UDINT, DATE, TOD, DT): área destino de la tarjeta de memoria IC

Temas relacionados

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		Var_Real: REAL:=0.0;
		Write_To_ICCard: BOOL:=FALSE;
		Read_From_ICCard: BOOL:=FALSE;
		ICCardStartAdr: DINT:=0;
	END_VAR

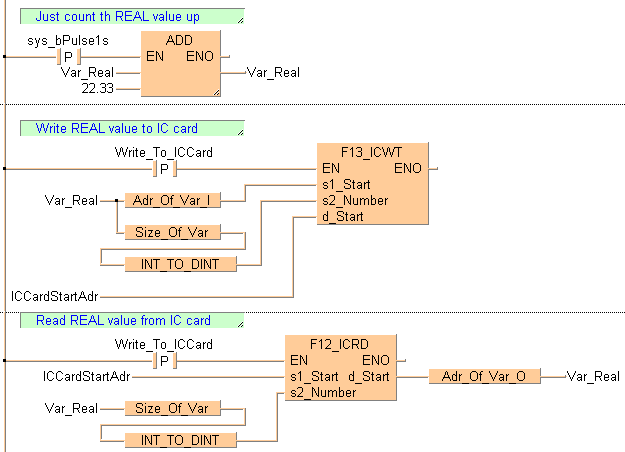

Cuerpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 7 ;
        NETWORK_BODY
B(B_F,E_ADD-2!,Instance,9,2,15,7,,?DEN?D?D?AENO?C);
B(B_VAROUT,,Var_Real,15,4,17,6,);
B(B_CONTACT,,sys_bPulse1s,4,3,6,5,R);
B(B_COMMENT,,Just count th REAL value up,2,1,16,2,);
B(B_VARIN,,22.33,7,5,9,7,);
B(B_VARIN,,Var_Real,7,4,9,6,);
L(1,4,4,4);
L(6,4,9,4);
L(1,0,1,7);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 13 ;
        NETWORK_BODY
B(B_F,F13_ICWT!,Instance,20,2,28,8,,?DEN?Ds1_Start?Ds2_Number?Dd_Start?AENO);
B(B_CONTACT,,Write_To_ICCard,10,3,12,5,R);
B(B_F,Adr_Of_Var_I!,Instance,8,5,15,7,,?D?C);
B(B_VARIN,,Var_Real,6,5,8,7,);
B(B_F,Size_Of_Var!,Instance,8,7,15,9,,?D?C);
B(B_F,INT_TO_DINT!,Instance,8,9,16,11,,?D?C);
B(B_VARIN,,ICCardStartAdr,6,11,8,13,);
B(B_COMMENT,,Write REAL value to IC card,2,1,16,2,);
L(1,4,10,4);
L(12,4,20,4);
L(8,6,8,8);
L(15,6,16,6);
L(16,5,16,6);
L(16,5,20,5);
L(7,9,16,9);
L(7,9,7,10);
L(7,10,8,10);
L(15,8,16,8);
L(16,8,16,9);
L(17,6,17,10);
L(17,6,20,6);
L(16,10,17,10);
L(8,12,19,12);
L(19,7,19,12);
L(19,7,20,7);
L(1,0,1,13);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_CONTACT,,Write_To_ICCard,10,2,12,4,R);
B(B_VARIN,,ICCardStartAdr,8,3,10,5,);
B(B_F,Size_Of_Var!,Instance,8,5,15,7,,?D?C);
B(B_F,INT_TO_DINT!,Instance,8,7,16,9,,?D?C);
B(B_COMMENT,,Read REAL value from IC card,2,0,16,1,);
B(B_F,F12_ICRD!,Instance,18,1,26,6,,?DEN?Ds1_Start?Ds2_Number?AENO?Cd_Start);
B(B_F,Adr_Of_Var_O!,Instance,27,3,35,5,,?D?C);
B(B_VAROUT,,Var_Real,35,3,37,5,);
B(B_VARIN,,Var_Real,6,5,8,7,);
L(1,3,10,3);
L(7,7,16,7);
L(7,7,7,8);
L(7,8,8,8);
L(15,6,16,6);
L(16,6,16,7);
L(12,3,18,3);
L(26,4,27,4);
L(10,4,18,4);
L(18,5,18,8);
L(16,8,18,8);
L(1,0,1,9);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

IF DF(R901C) then
    Var_Real := Var_Real + 22.33;
END_IF;
(* Write a REAL value to the IC Card *)
IF DF(Write_To_ICCard) then
    F13_ICWT( s1_Start:= Adr_Of_Var( Var_Real ) , s2_Number:= INT_TO_DINT( Size_Of_Var( Var_Real ) ), d_Start:= ICCardStartAdr );
END_IF;
(*Read a REAL value from the IC Card*)
IF DF(Read_From_ICCard) then
    F12_ICRD( s1_Start:= ICCardStartAdr, s2_Number:=  INT_TO_DINT( Size_Of_Var( Var_Real ) ) ,
         d_Start=> Adr_Of_Var( Var_Real ) );
END_IF;
