GET_BYTE

Leer un valor de byte a partir de datos de bytes con offset

Esta función obtiene el valor de byte de 8 bits de Data con iByteOffset indicando el offset en bytes. La numeración de bytes empieza en 0, que hace referencia al primer byte de Data.

El byte de menor peso del resultado contiene el valor de byte en el rango de 16#00 a 16#FF, los bytes de mayor peso del resultado se rellenan con ceros.

Entrada

Data (ANY) todos los tipos de datos simples y derivados (ARRAYs, DUTs) que no contengan datos BOOL: Datos de los que se obtiene el byte
iByteOffset (INT, DINT, UINT, UDINT): El offset de bytes relativo al primer byte de Data empezando por 0, debe ser mayor o igual que 0

Salida

Unnamed output (WORD, DWORD): Valor de byte resultante en el rango de 16#00 a 16#FF, los bytes de mayor peso son rellenados con ceros

Observaciones

Comprobar la validez de los datos introducidos, ya que Control FPWIN Pro7 no comprueba la validez de los datos a los que se accede.

NOTA

Para conseguir el mejor rendimiento, utilizar valores de entrada constantes en la medida de lo posible.

Temas relacionados

Instrucción inversa: SET_BYTE

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF WORD:=[100,101,111,2(0)];
		iOffset: INT:=2;
		wByteValue: WORD:=0;
	END_VAR

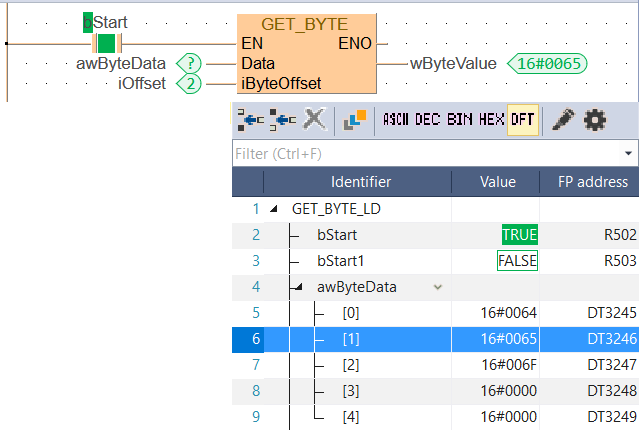

Cuerpo LD

Cuando la variable bStart se encuentra a TRUE, se ejecuta la función.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,5,1,7,3,);
B(B_F,E_GET_BYTE!,,8,0,16,5,,?DEN?DData?DiByteOffset?AENO?C);
B(B_VARIN,,awByteData,6,2,8,4,);
B(B_VAROUT,,wByteValue,16,2,18,4,);
B(B_VARIN,,iOffset,6,3,8,5,);
L(1,0,1,6);
L(1,2,5,2);
L(7,2,8,2);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

if (bStart) then
	wByteValue:=GET_BYTE(Data := awByteData, iByteOffset := iOffset);
end_if;
