Insérer un bloc fonction de temporisation dans le réseau 2

Vous apprendrez

Comment insérer un bloc fonction de temporisation
Comment déclarer le bloc fonction de temporisation dans la boîte de dialogue Créer une nouvelle variable

Choisir entre deux options pour trouver l’instruction TM_100ms_FB facilement
Utiliser les paramètres du filtre.
1. Définir le filtre d’emplacement sur FP Library
2. Définir le filtre du type d’instruction sur Bloc fonction
Entrer le nom de l’instruction.
1. Dans la zone de texte, entrer TM_100ms_FB (aussi en partie, par ex. "100ms" sans espace)
Le résultat du filtre répertorie toutes les instructions correspondant aux critères du filtre.
Double-cliquer sur TM_100ms_FB
Placer le temporisateur dans le réseau 2

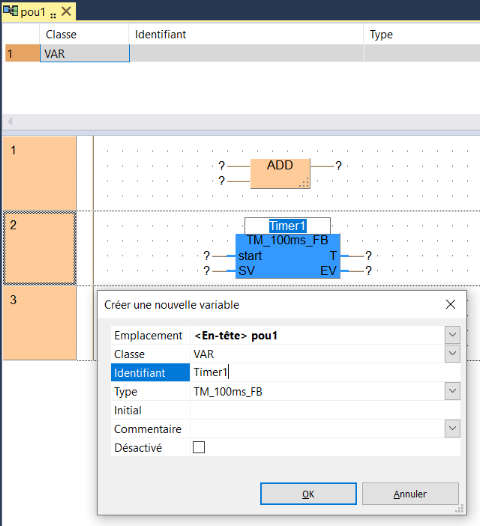

Entrer un nom pour le temporisateur, par ex. Timer1
Appuyer sur <Entrée>
La boîte de dialogue Créer une nouvelle variable s’ouvre.
OK
Après avoir déclaré le bloc fonction de temporisation, Control FPWIN Pro7 affecte un numéro au temporisateur et réserve de l’espace mémoire pour celui-ci.
