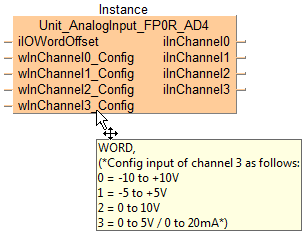

Unit_AnalogInput_FP0R_AD4

Bloc fonction permettant de lire un module FP0R-AD4.

Ce bloc fonction lit les valeurs numériques converties à partir des voies d’entrées analogiques du module analogique. Les valeurs numériques converties sont sauvegardées par voie dans les variables de sortie iInChannel0 à iInChannel3.

Les plages d’entrées analogiques sont également définies avec ce bloc fonction.

Le numéro des voies doit être défini avec les DIP switches.

Paramètres

Entrée

iIOWordOffset (INT)

Définit l’offset de la première adresse WX/WY du module analogique en fonction de sa position dans l’installation.

Pour les modules d’extension analogiques connectés directement à l’unité centrale (sans adaptateur) : Utilisez ExpansionUnitToIOWordOffset_FP0 ou procédez aux paramétrages suivants : 2 (WX2/WY2) pour le numéro de module 1, 4 (WX4/WY4) pour le numéro de module 2, 6 (WX6/WY6) pour le numéro de module 3

Pour les modules d’extension analogiques connectés à l’unité centrale via un adaptateur : Utilisez ExpansionUnitToIOWordOffset_FPX_FP0 ou sélectionnez l’offset à partir du tableau.

Position du module par rapport à l’adaptateur	Position de l’adaptateur par rapport à la CPU
Position du module par rapport à l’adaptateur	1e module	2e module	3e module	4e module	5e module	6e module	7e module	8e module
1e module	30	40	50	60	70	80	90	100
2e module	32	42	52	62	72	82	92	102
3e module	34	44	54	64	74	84	94	104

wInChannel0_Config à wInChannel3_Config (WORD)

Définit la plage de courant et de tension pour la voie d’entrée analogique.

Valeurs :

0 : -10 à +10 V
1 : -5 à +5 V
2 : 0 à 10 V
3 : 0 à 5V, 0 à 20mA (selon la méthode de câblage)

Sortie

iChannel0 à iChannel3 (INT)

Renvoie les données numériques converties du module analogique selon la voie.

Valeurs :

Pour -10 à +10V, -5 à +5V : -8000 à +8000
Pour 0 à 10V, 0 à 5V, 0 à 20mA : 0 à 16000

Paramètres des DIP switches

Les DIP switches 1 et 2 doivent être sur ON pour utiliser le mode 14 bits. Les DIP switches 3 et 4 sont utilisés pour définir le numéro des voies et le DIP switch 5 pour activer ou désactiver le calcul des moyennes.

Les paramétrages des DIP switches sont effectifs lorsque l’automate est mis sous tension.

Nombre de voies :

	2 (0 et 1)	4 (0 à 3)

Calcul des moyennes des entrées :

Sans calcul des moyennes : Chaque valeur analogique mesurée est convertie et la valeur numérique correspondante est écrite dans la zone des contacts d’entrée de la voie spécifiée.

Calcul des moyennes : La moyenne est calculée à partir des dix dernières valeurs converties, valeur minimale et valeur maximale exclues, et écrite dans la zone mémoire de la voie spécifiée.

	Sans calcul des moyennes	Calcul des moyennes

Câblage des entrées

Entrée tension	Entrée courant
Connecter le dispositif d’entrée entre les contacts V et COM.	Connecter les contacts V et I. Connecter le dispositif d’entrée entre le pont et le contact COM.

Caractéristiques de conversion

Entrée -10V à +10V DC		Entrée -5V à +5V DC		Entrée 0V à 5V DC
Valeur numérique (INT)	Valeur analogique	Valeur numérique (INT)	Valeur analogique	Valeur numérique (INT)	Valeur analogique
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	8000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

Entrée 0V à 10V DC		Entrée 0mA à 20mA
Valeur numérique (INT)	Valeur analogique	Valeur numérique (INT)	Valeur analogique
0	0,0V	0	0,0mA
4000	2,5V	3200	4,0mA
8000	5,0V	6400	8,0mA
12000	7,5V	9600	12,0mA
16000	10,0V	12800	16,0mA
		16000	20,0mA

Conseil

La description de cette instruction ne livre que des informations matériel de base. Pour avoir des informations techniques complémentaires, consultez le manuel :

FP0R Analog I/O Unit User's Manual

Thèmes apparentés

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Exemple

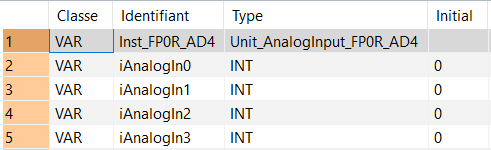

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.

VAR
	Inst_FP0R_AD4: Unit_AnalogInput_FP0R_AD4;
	iAnalogIn0: INT:=0;
	iAnalogIn1: INT:=0;
	iAnalogIn2: INT:=0;
	iAnalogIn3: INT:=0;
END_VAR

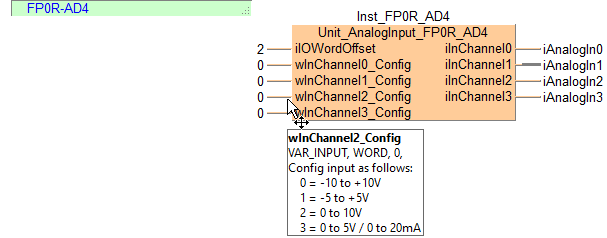

Corps en LD

Utilisez ExpansionUnitNumberToIOWordOffset_FP0 ou ExpansionUnitNumberToIOWordOffset_FPX_FP0 pour calculer l’offset du mot du module analogique connecté à l’unité centrale.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_COMMENT,,FP0R-AD4,2,0,17,1,);
B(B_FB,Unit_AnalogInput_FP0R_AD4!,Inst_FP0R_AD4,19,1,34,8,,?BiIOWordOffset?BwInChannel0_Config?BwInChannel1_Config?BwInChannel2_Config?BwInChannel3_Config?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,iAnalogIn0,34,2,36,4,);
B(B_VARIN,,0,17,3,19,5,);
B(B_VAROUT,,iAnalogIn1,34,3,36,5,);
B(B_VARIN,,0,17,4,19,6,);
B(B_VAROUT,,iAnalogIn2,34,4,36,6,);
B(B_VARIN,,0,17,5,19,7,);
B(B_VAROUT,,iAnalogIn3,34,5,36,7,);
B(B_VARIN,,0,17,6,19,8,);
L(1,0,1,8);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

Inst_FP0R_AD4(iIOWordOffset := 2,
	wInChannel0_Config := 0,
	wInChannel1_Config := 0,
	wInChannel2_Config := 0,
	wInChannel3_Config := 0,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);
