F131_BTR

Mise à 0 d’un bit

Cette instruction met à l’état 0 le bit, spécifié par sa position n, de la zone de données de 16 bits spécifiée par d, lorsque le déclencheur EN est TRUE. Les bits autres que le bit spécifié ne changent pas. L’intervalle de n est de 0 à 15.

Paramètres

Entrée

n (INT): Spécifie la position du bit qui doit être mis à 0

Sortie

d (WORD, INT, UINT): Zone de 16 bits

Thèmes apparentés

Exemple

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.

	VAR
		bReset: BOOL:=FALSE;
			(*activates the function*)
		iValue: INT:=2;
			(*bit position*)
		wWord: WORD:=2#10101;
			(*result after a 0->1 leading
edge from start: 2#10001*)
	END_VAR

Corps du POU

La fonction est exécutée lorsque la variable bReset est sur TRUE. Le bit en position 2 est réinitialisé sur 0.

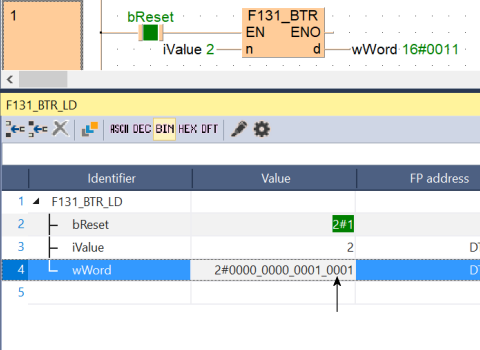

Corps en LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_CONTACT,,bReset,3,1,5,3,);
B(B_F,F131_BTR!,,9,0,15,4,,?DEN?Dn?AENO?Cd);
B(B_VARIN,,iValue,7,2,9,4,);
B(B_VAROUT,,wWord,15,2,17,4,);
L(1,0,1,5);
L(1,2,3,2);
L(5,2,9,2);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

IF bReset then
    F131_BTR( n:= iValue,
         d=> wWord);
END_IF;
