F115_FIFT

Définir la zone tampon FIFO

F115 détermine la zone de départ d1_Start du tampon FIFO (First-In-First-Out) et la taille de la mémoire n_Number du tampon FIFO.

Paramètres

Entrée

n_Number (INT)

Indique la taille de la mémoire tampon FIFO

Intervalle : 1–256

d1_Start (WORD, INT, UINT)

Zone de départ de 16 bits du tampon FIFO

Remarques

Au lieu d’utiliser cette instruction F, nous recommandons d’utiliser l’instruction FP7 correspondante : FP_FIFO_DEFINE, FP_LIFO_DEFINE
La zone utilisant l’instruction FIFT ne doit être définie qu’une seule fois, avant d’écrire vers le tampon FIFO ou de lire à partir du tampon FIFO. Lorsque l’instruction FIFT est exécutée, la zone tampon FIFO est définie de la façon suivante :
1. (1) Taille de la mémoire tampon FIFO (n)
2. (2) Nombre de données sauvegardées (mots), écrites et non lues
3. (3) Pointeur FIFO
4. (4) Zone de sauvegarde des données (n mots)
5. (5) Pointeur d’écriture (0–255/16#00–16#FF)
6. (6) Pointeur de lecture (0–255/16#00–16#FF)
Lorsque l’instruction FIFT est exécutée, les valeurs suivantes sont enregistrées comme valeurs par défaut : d1_Start = n_Number (la valeur indiquée par l’instruction FIFT), d1_Start + 1 = 0 et d1_Start + 2 = 16#0000.

Drapeaux d’erreur

sys_bIsOperationErrorHold (passe à TRUE et reste TRUE)

Si n_Number = 0
Si n_Number > 256
Si la zone désignée par n_Number est en dehors de l’intervalle autorisé.

sys_bIsOperationErrorNonHold (passe à TRUE pendant un cycle)

Si n_Number = 0
Si n_Number > 256
Si la zone désignée par n_Number est en dehors de l’intervalle autorisé.

Thèmes apparentés

Exemple

DUT

Cet exemple illustre le tampon FIFO avec les fonctions F115_FIFT, F116_FIFR et F117_FIFW.

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.

VAR
		FIFO: FIFO_n_WORD;
		iRead_Data: INT:=0;
		iWrite_Data: INT:=1;
		bFIFO_Initialize: BOOL:=FALSE;
		bFIFO_Write: BOOL:=FALSE;
		bFIFO_Read: BOOL:=FALSE;
		bChange_Value: BOOL:=FALSE;
	END_VAR

Corps du POU

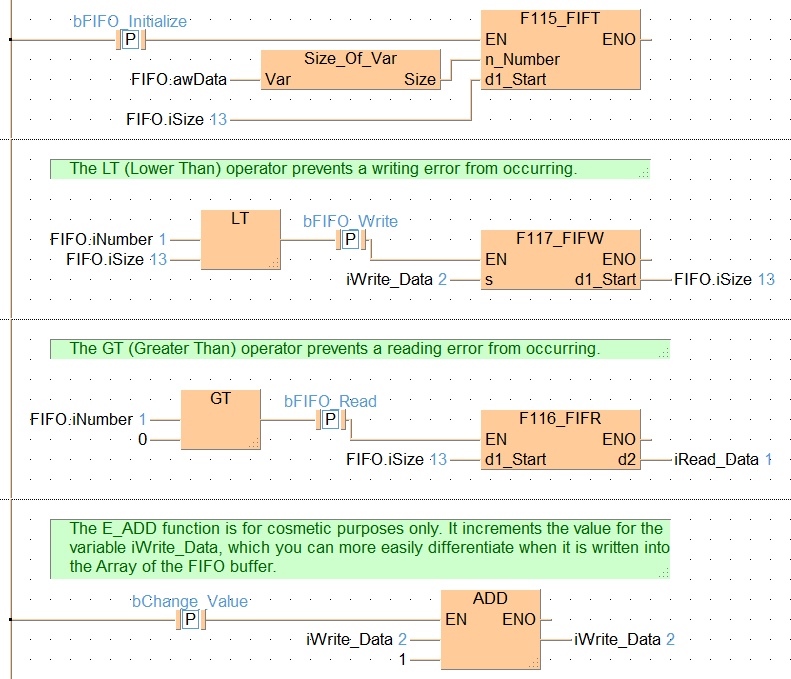

L’exemple ci-dessous montre l’état du tampon lorsque que bFIFO_Write a été activée deux fois et bFIFO_Read une fois. Après une première activation de la fonction bFIFO_Write, la valeur 1 est écrite dans FIFO.awData[0]. Lorsque bFIFO_Read est activée, iRead_Data lit cette valeur. Après une seconde activation de bFIFO_Write, le pointeur d’écriture est incrémenté de 1 et la valeur 2 est écrite dans FIFO.awData[1]. Voir Saisie des données du monitoring 1

Corps en LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 7 ;
        NETWORK_BODY
B(B_CONTACT,,bFIFO_Initialize,6,1,8,3,R);
B(B_F,F115_FIFT,,24,0,33,5,,?DEN?Dn?Dd1?AENO);
B(B_VARIN,,FIFO.awData,11,3,13,5,);
B(B_F,Size_Of_Var,,13,2,23,5,,?D@'Var'?CSize);
B(B_VARIN,,FIFO.iSize,11,5,13,7,);
L(1,0,1,7);
L(1,2,6,2);
L(8,2,24,2);
L(23,3,24,3);
L(23,3,23,4);
L(24,4,24,6);
L(13,6,24,6);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_COMMENT,,The LT (Lower Than) operator prevents a writing error from occurring.,3,1,33,2,);
B(B_VARIN,,FIFO.iNumber,8,4,10,6,);
B(B_F,@LT-2,,10,3,15,7,,?D?D?C);
B(B_CONTACT,,bFIFO_Write,17,4,19,6,R);
B(B_VARIN,,FIFO.iSize,8,5,10,7,);
B(B_F,F117_FIFW,,24,4,33,8,,?DEN?D@'s'?AENO?Cd1);
B(B_VARIN,,iWrite_Data,22,6,24,8,);
B(B_VAROUT,,FIFO.iSize,33,6,35,8,);
L(1,0,1,9);
L(15,5,17,5);
L(19,5,19,6);
L(19,6,24,6);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_COMMENT,,The GT (Greater Than) operator prevents a reading error from occurring.,3,1,34,2,);
B(B_VARIN,,FIFO.iNumber,7,4,9,6,);
B(B_F,@GT-2,,9,3,14,7,,?D?D?C);
B(B_CONTACT,,bFIFO_Read,16,4,18,6,R);
B(B_VARIN,,0,7,5,9,7,);
B(B_F,F116_FIFR,,24,4,33,8,,?DEN?Dd1?AENO?Cd2);
B(B_VARIN,,FIFO.iSize,22,6,24,8,);
B(B_VAROUT,,iRead_Data,33,6,35,8,);
L(1,0,1,9);
L(14,5,16,5);
L(18,5,18,6);
L(18,6,24,6);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_COMMENT,,The E_ADD function is for cosmetic purposes only. It increments the value for the variable iWrite_Data~ which you can more easily differentiate when it is written into the Array of the FIFO buffer.,3,1,34,4,);
B(B_CONTACT,,bChange_Value,9,5,11,7,R);
B(B_F,E_ADD-2,,22,4,28,9,,?DEN?Da_NumN?Da_NumN?AENO?C);
B(B_VARIN,,iWrite_Data,20,6,22,8,);
B(B_VAROUT,,iWrite_Data,28,6,30,8,);
B(B_VARIN,,1,20,7,22,9,);
L(1,0,1,9);
L(1,6,9,6);
L(11,6,22,6);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

IF DF(bFIFO_Initialize) THEN
	(* Create the FIFO buffer *)
	F115_FIFT(n_Number := Size_Of_Var(FIFO.awData), d1_Start :=  FIFO.iSize);
	REPEAT
		(* Initialize FIFO buffer with values *)
		iWrite_Data:=iWrite_Data+1;
		F117_FIFW(s := iWrite_Data, d1_Start => FIFO.iSize);
	UNTIL(FIFO.iNumber>=FIFO.iSize)
	END_REPEAT;
END_IF;

IF DF( bFIFO_Write) THEN
	(* Write value of Write_Data to FIFO buffer *)
	(* at leading edge of FIFO_Write *)
	F117_FIFW(s := iWrite_Data, d1_Start => FIFO.iSize);
END_IF;

IF DF(bFIFO_Read) THEN
	(* Read value from FIFO buffer *)
	(* at leading edge of FIFO_Read *)
	F116_FIFR(d1_Start := FIFO.iSize, d2 => iRead_Data);
END_IF;
