Unit_AnalogInOut_FPG_A44

Fonction permettant d’écrire dans un module FPG-A44 ou de lire les données du module.

Cette fonction écrit des données numériques vers les voies de sortie analogique du module analogique et lit les données numériques converties à partir de ses voies d’entrées analogiques. Les valeurs numériques devant être converties et sorties en tant que valeurs analogiques sont spécifiées dans iOutChannel0 à iOutChannel3. Les valeurs numériques du module analogique converties sont sauvegardées par voie dans les variables de sortie iInChannel0 à iInChannel3.

Le type d’entrée ou de sortie (tension ou courant) est également paramétré avec cette fonction.

Paramètres

Entrée

iSlotNumber (INT)

Indique le numéro du connecteur.

iOutChannel0 à iOutChannel3 (INT)

Définit la valeur numérique devant être convertie et sortie par le module analogique.

bSetInChannel0ToCurrent à bSetInChannel3ToCurrent (BOOL)

Définit le type d’entrée tension ou courant pour chaque numéro de voie.

  • TRUE : Entrée courant

  • FALSE : Entrée tension

bSetOutChannel0ToCurrent à bSetOutChannel3ToCurrent (BOOL)

Définit le type de sortie tension ou courant pour chaque numéro de voie.

  • TRUE : Sortie courant

  • FALSE : Sortie tension

Sortie

uiInChannel0 à uiInChannel3 (UINT)

Renvoie les données numériques converties du module analogique selon la voie.

Schéma de connexion

  1.  (1) Sortie
  2.  (2) Connexion interne
  3.  (3) Entrée

Conversion D/A

Sortie tension

Sortie courant

Valeur numérique (INT)

Valeur analogique

Valeur numérique (INT)

Valeur analogique

4095

10V

4095

20mA

2048

5V

2048

12mA

0

0V

0

4mA

-2048

-5V



-4095

-10V

Conversion A/D

Entrée tension

Entrée courant

Valeur numérique (UINT)

Valeur analogique

Valeur numérique (UINT)

Valeur analogique

65535

10V

65535

20mA

32768

5V

39321

12mA

0

0V

13107

4mA



0

0

Exemple

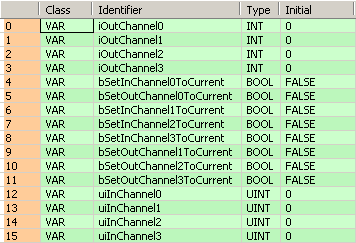

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU.

Le même en-tête de POU est utilisé pour tous les langages de programmation.

	VAR
		iOutChannel0: INT:=0;
		iOutChannel1: INT:=0;
		iOutChannel2: INT:=0;
		iOutChannel3: INT:=0;
		bSetInChannel0ToCurrent: BOOL:=FALSE;
		bSetOutChannel0ToCurrent: BOOL:=FALSE;
		bSetInChannel1ToCurrent: BOOL:=FALSE;
		bSetInChannel2ToCurrent: BOOL:=FALSE;
		bSetInChannel3ToCurrent: BOOL:=FALSE;
		bSetOutChannel1ToCurrent: BOOL:=FALSE;
		bSetOutChannel2ToCurrent: BOOL:=FALSE;
		bSetOutChannel3ToCurrent: BOOL:=FALSE;
		uiInChannel0: UINT:=0;
		uiInChannel1: UINT:=0;
		uiInChannel2: UINT:=0;
		uiInChannel3: UINT:=0;
END_VAR

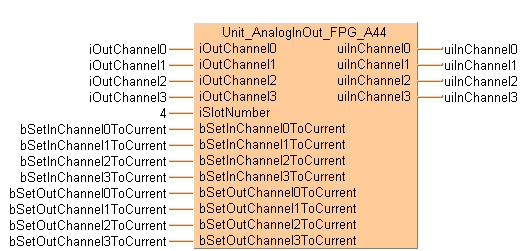

Corps en LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 1 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 16 ;
        NETWORK_BODY
B(B_F,Unit_AnalogInOut_FPG_A44!,,14,1,29,16,,?DiOutChannel0?DiOutChannel1?DiOutChannel2?DiOutChannel3?DiSlotNumber?DbSetInChannel0ToCurrent?DbSetInChannel1ToCurrent?DbSetInChannel2ToCurrent?DbSetInChannel3ToCurrent?DbSetOutChannel0ToCurrent?DbSetOutChannel1ToCurrent?DbSetOutChannel2ToCurrent?DbSetOutChannel3ToCurrent?AuiInChannel0?AuiInChannel1?AuiInChannel2?AuiInChannel3);
B(B_VARIN,,iOutChannel0,12,2,14,4,);
B(B_VARIN,,iOutChannel1,12,3,14,5,);
B(B_VARIN,,iOutChannel2,12,4,14,6,);
B(B_VARIN,,iOutChannel3,12,5,14,7,);
B(B_VARIN,,4,12,6,14,8,);
B(B_VARIN,,bSetInChannel0ToCurrent,12,7,14,9,);
B(B_VARIN,,bSetInChannel1ToCurrent,12,8,14,10,);
B(B_VARIN,,bSetInChannel2ToCurrent,12,9,14,11,);
B(B_VARIN,,bSetInChannel3ToCurrent,12,10,14,12,);
B(B_VARIN,,bSetOutChannel0ToCurrent,12,11,14,13,);
B(B_VARIN,,bSetOutChannel1ToCurrent,12,12,14,14,);
B(B_VARIN,,bSetOutChannel2ToCurrent,12,13,14,15,);
B(B_VARIN,,bSetOutChannel3ToCurrent,12,14,14,16,);
B(B_VAROUT,,uiInChannel0,29,2,31,4,);
B(B_VAROUT,,uiInChannel1,29,3,31,5,);
B(B_VAROUT,,uiInChannel2,29,4,31,6,);
B(B_VAROUT,,uiInChannel3,29,5,31,7,);
L(1,0,1,16);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

Unit_AnalogInOut_FPG_A44(iOutChannel0 := iOutChannel0,
                        iOutChannel1 := iOutChannel1,
                        iOutChannel2 := iOutChannel2,
                        iOutChannel3 := iOutChannel3,
                        iSlotNumber := 4,
                        bSetInChannel0ToCurrent := bSetInChannel0ToCurrent,
                        bSetInChannel1ToCurrent := bSetInChannel1ToCurrent,
                        bSetInChannel2ToCurrent := bSetInChannel2ToCurrent,
                        bSetInChannel3ToCurrent := bSetInChannel3ToCurrent,
                        bSetOutChannel0ToCurrent := bSetOutChannel0ToCurrent,
                        bSetOutChannel1ToCurrent := bSetOutChannel1ToCurrent,
                        bSetOutChannel2ToCurrent := bSetOutChannel2ToCurrent,
                        bSetOutChannel3ToCurrent := bSetOutChannel3ToCurrent,
                        uiInChannel0 => uiInChannel0,
                        uiInChannel1 => uiInChannel1,
                        uiInChannel2 => uiInChannel2,
                        uiInChannel3 => uiInChannel3);
