FP_LOGTRACE_SAMPLE

Procéder à un enregistrement des données déclenché par instruction

Cette instruction FP permet d’enregistrer des données avec les fonctions Enregistrement (logging)/Trace pour le numéro d’enregistrement spécifié par n_Number.

Paramètres

Entrée

n_Number (WORD, INT, UINT)

Numéro d’enregistrement des données 0–15

Par ex. SYS_LOG0–SYS_LOG15

Remarques

Pour utiliser la fonction enregistrement des données avec instruction, sélectionnez Instruction (FP_LOGTRACE_SAMPLE) sous Déclenchement de l’échantillonnage dans la fenêtre Enregistrement des données sinon un message d’erreur apparaît.

Drapeaux d’erreur

sys_bIsOperationErrorHold (passe à TRUE et reste TRUE)

Si la zone spécifiée à l’aide du modificateur d’adresse est en dehors des limites autorisées.

sys_bIsOperationErrorNonHold (passe à TRUE pendant un cycle)

Si la zone spécifiée à l’aide du modificateur d’adresse est en dehors des limites autorisées.

Thèmes apparentés

Paramétrage d’Enregistrement

Exemple

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.

	VAR
		bDataRecordingLog0Start: BOOL:=FALSE;
		bDataRecordingLog0TakeSample: BOOL:=FALSE;
		bDataRecordingLog0Stop: BOOL:=FALSE;
		iDataRecordingValue1: INT:=0;
		iDataRecordingValue2: INT:=0;
		iDataRecordingValue3: INT:=0;
		iDataRecordingValue4: INT:=0;
		iDataRecordingValue5: INT:=0;
	END_VAR

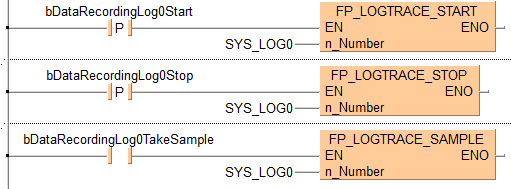

Corps en LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 4 ;
        NETWORK_BODY
B(B_CONTACT,,bDataRecordingLog0Start,7,1,9,3,R);
B(B_F,FP_LOGTRACE_START!,,20,0,32,4,,?DEN?Dn_Number?AENO);
B(B_VARIN,,SYS_LOG0,18,2,20,4,);
L(1,2,7,2);
L(9,2,20,2);
L(1,0,1,4);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 4 ;
        NETWORK_BODY
B(B_F,FP_LOGTRACE_STOP!,,20,0,31,4,,?DEN?Dn_Number?AENO);
B(B_VARIN,,SYS_LOG0,18,2,20,4,);
B(B_CONTACT,,bDataRecordingLog0Stop,7,1,9,3,R);
L(1,2,7,2);
L(9,2,20,2);
L(1,0,1,4);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 4 ;
        NETWORK_BODY
B(B_F,FP_LOGTRACE_SAMPLE!,,20,0,32,4,,?DEN?Dn_Number?AENO);
B(B_VARIN,,SYS_LOG0,18,2,20,4,);
B(B_CONTACT,,bDataRecordingLog0TakeSample,7,1,9,3,);
L(1,2,7,2);
L(9,2,20,2);
L(1,0,1,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

IF DF(bDataRecordingLog0Start) THEN
    FP_LOGTRACE_START(SYS_LOG0);
END_IF;
IF DF(bDataRecordingLog0Stop) THEN
    FP_LOGTRACE_STOP(SYS_LOG0);
END_IF;
IF (bDataRecordingLog0TakeSample) THEN
    FP_LOGTRACE_SAMPLE(SYS_LOG0);
END_IF;
