PulseOutput_Jog_Positioning1_FBOpération JOG et positionnement
Cette instruction est utilisée pour l’opération JOG. Le nombre d’impulsions indiqué est sorti lorsque l’entrée déclenchement du contrôle de positionnement devient TRUE. La sortie impulsionnelle décélère jusqu’à ce que la valeur de consigne soit atteinte puis elle s’arrête. Les impulsions sont émises en sortie de la voie indiquée lorsque le drapeau de contrôle de cette voie est FALSE et la condition d’exécution est TRUE.La vitesse de consigne ne peut être modifiée que lorsque l’entrée déclenchement du contrôle de positionnement est passée à TRUE.
Entrée
La condition d’exécution peut être :
Avec déclenchement sur front
Permanent lorsqu’un changement de vitesse est requis
Contrôle de la valeur relative uniquement possible ; doit toujours être FALSE sinon erreur sortie.
Vitesse initiale et finale = 1–50000 (1Hz–50kHz)
Vitesse de consigne = 1–50000 (1Hz–50kHz)
Temps d’accélération= 1ms–32760ms
Vitesse de consigne = 1–50000 (1Hz–50kHz)
Temps de passage = 1–32760ms
Temps de décélération = 1–32760ms
Valeur de consigne [impulsions] : -2147483648–2147483647
Sortie
TRUE si une valeur d’entrée appliquée est invalide. L’exécution du bloc fonction est arrêtée.
TRUE si la voie appliquée n’est pas activée dans les registres système ou si bAbsolute est TRUE
Cette instruction non inline fait partie des instructions Tool pour sorties impulsionnelles. Pour en savoir plus sur les instruction(s) utilisées en interne, voir :F171_PulseOutput_Jog_Positioning
Utilisez PulseInfo_IsActive pour vérifier si le drapeau de contrôle des voies sélectionnées est FALSE.Utilisez PulseControl_PulseOutputStop pour arrêter la sortie impulsionnelle sur une voie spécifiée. Utilisez PulseControl_DeceleratedStop pour exécuter un arrêt décéléré.
Un type de données structurées (DUT) peut être composé d’autres types de données. Un DUT est tout d’abord défini dans le gestionnaire de DUT et ensuite traité comme les autres types de données standard (BOOL, INT, etc.) dans la liste des variables globales ou l’en-tête du POU.

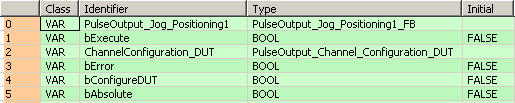

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.
VAR
PulseOutput_Jog_Positioning1: PulseOutput_Jog_Positioning1_FB;
bExecute: BOOL:=FALSE;
ChannelConfiguration_DUT: PulseOutput_Channel_Configuration_DUT;
bError: BOOL:=FALSE;
bConfigureDUT: BOOL:=FALSE;
bAbsolute: BOOL:=FALSE;
@'': @'';
END_VAR

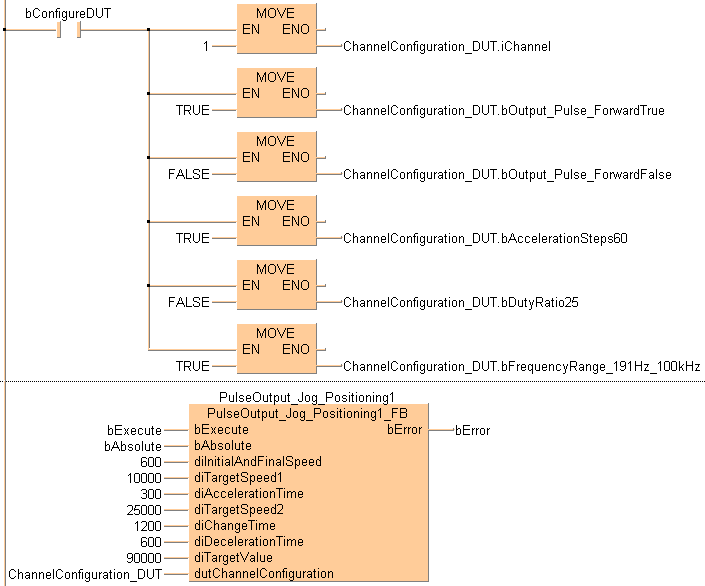

BODY
WORKSPACE
NETWORK_LIST_TYPE := NWTYPELD ;
ACTIVE_NETWORK := 0 ;
END_WORKSPACE
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 24 ;
NETWORK_BODY
B(B_CONTACT,,bConfigureDUT,4,1,6,3,);
B(B_F,E_MOVE!,,15,0,21,4,,?DEN?D?AENO?C);
B(B_VARIN,,1,13,2,15,4,);
B(B_F,E_MOVE!,,15,8,21,12,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,13,10,15,12,);
B(B_VAROUT,,ChannelConfiguration_DUT.bOutput_Pulse_ForwardFalse,21,10,23,12,);
B(B_F,E_MOVE!,,15,12,21,16,,?DEN?D?AENO?C);
B(B_F,E_MOVE!,,15,4,21,8,,?DEN?D?AENO?C);
B(B_VARIN,,TRUE,13,6,15,8,);
B(B_VAROUT,,ChannelConfiguration_DUT.bOutput_Pulse_ForwardTrue,21,6,23,8,);
B(B_VARIN,,TRUE,13,14,15,16,);
B(B_VAROUT,,ChannelConfiguration_DUT.iChannel,21,2,23,4,);
B(B_F,E_MOVE!,,15,16,21,20,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,13,18,15,20,);
B(B_VAROUT,,ChannelConfiguration_DUT.bDutyRatio25,21,18,23,20,);
B(B_VAROUT,,ChannelConfiguration_DUT.bAccelerationSteps60,21,14,23,16,);
B(B_VAROUT,,ChannelConfiguration_DUT.bFrequencyRange_191Hz_100kHz,21,22,23,24,);
B(B_VARIN,,TRUE,13,22,15,24,);
B(B_F,E_MOVE!,,15,20,21,24,,?DEN?D?AENO?C);
L(1,2,4,2);
L(6,2,15,2);
L(10,18,15,18);
L(10,14,15,14);
L(10,10,15,10);
L(10,6,15,6);
L(10,2,10,18);
L(10,18,10,22);
L(10,22,15,22);
L(1,0,1,24);
END_NETWORK_BODY
END_NET_WORK
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 13 ;
NETWORK_BODY
B(B_VARIN,,600,10,4,12,6,);
B(B_VARIN,,10000,10,5,12,7,);
B(B_VARIN,,300,10,6,12,8,);
B(B_VARIN,,25000,10,7,12,9,);
B(B_VARIN,,1200,10,8,12,10,);
B(B_VARIN,,600,10,9,12,11,);
B(B_VARIN,,90000,10,10,12,12,);
B(B_VARIN,,ChannelConfiguration_DUT,10,11,12,13,);
B(B_VARIN,,bExecute,10,2,12,4,);
B(B_VAROUT,,bError,28,2,30,4,);
B(B_FB,PulseOutput_Jog_Positioning1_FB!,PulseOutput_Jog_Positioning1,12,1,28,13,,?BbExecute?BbAbsolute?BdiInitialAndFinalSpeed?BdiTargetSpeed1?BdiAccelerationTime?BdiTargetSpeed2?BdiChangeTime?BdiDecelerationTime?BdiTargetValue?BdutChannelConfiguration?AbError);
B(B_VARIN,,bAbsolute,10,3,12,5,);
L(1,0,1,13);
END_NETWORK_BODY
END_NET_WORK
END_BODY(* Used DUT parameters *)
ChannelConfiguration_DUT.iChannel := 1;
ChannelConfiguration_DUT.bOutput_Pulse_ForwardTrue := TRUE;
ChannelConfiguration_DUT.bOutput_Pulse_ForwardFalse := FALSE;
ChannelConfiguration_DUT.bAccelerationSteps60 := FALSE;
ChannelConfiguration_DUT.bDutyRatio25 := TRUE;
ChannelConfiguration_DUT.bFrequencyRange_191Hz_100kHz := TRUE;
ChannelConfiguration_DUT.bExecuteInInterrupt := FALSE;
(* FB *)
PulseOutput_Jog_Positioning1(bExecute := bExecute,
bAbsolute := bAbsolute
diInitialAndFinalSpeed := 600,
diTargetSpeed1 := 10000,
diAccelerationTime := 300,
diTargetSpeed2 := 25000,
diChangeTime := 1200,
diDecelerationTime := 600,
diTargetValue := 90000,
dutChannelConfiguration := ChannelConfiguration_DUT,
bError => bError);
