GET_BYTE

Lire une valeur d’octet à partir des données d’octet avec offset

Cette fonction lit la valeur d’octet 8 bits de Data avec iByteOffset désignant l’offset en octets. La numérotation des octets commence à partir de 0, correspondant au premier octet de Data.

L’octet de poids faible du résultat contient la valeur de l’octet dans l’intervalle de 16#00 à 16#FF, les octets de poids fort du résultat sont complétés avec des zéros.

Entrée

Data (ANY) tous les types de données simples et dérivés (ARRAYs, DUTs) qui ne contiennent pas de données BOOL: Données d’octet à partir desquelles l’octet est lu
iByteOffset (INT, DINT, UINT, UDINT): Offset d’octet par rapport au premier octet (n°0) de Data, doit être supérieur ou égal à 0

Sortie

Unnamed output (WORD, DWORD): Valeur d’octet du résultat dans l’intervalle de 16#00 à 16#FF, les octet de poids fort étant complétés avec des zéros

Remarques

Vérifiez la validité des données d’entrée, car Control FPWIN Pro7 ne contrôle pas la validité des données lues ou écrites.

NOTA

Pour obtenir les meilleures performances, utilisez des valeurs d’entrée constantes autant que possible !

Thèmes apparentés

Instruction inverse : SET_BYTE

Exemple

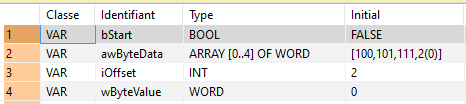

En-tête du POU

Toutes les variables d’entrée et de sortie utilisées pour programmer cette fonction ont été déclarées dans l’en-tête du POU. Le même en-tête de POU est utilisé pour tous les langages de programmation.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF WORD:=[100,101,111,2(0)];
		iOffset: INT:=2;
		wByteValue: WORD:=0;
	END_VAR

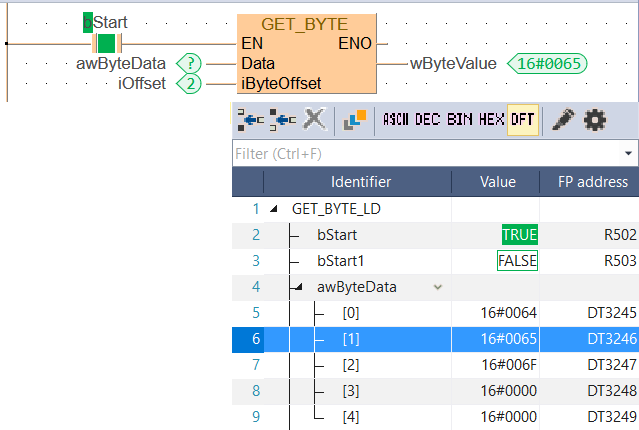

Corps en LD

La fonction est exécutée lorsque la variable bStart est définie sur TRUE.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,5,1,7,3,);
B(B_F,E_GET_BYTE!,,8,0,16,5,,?DEN?DData?DiByteOffset?AENO?C);
B(B_VARIN,,awByteData,6,2,8,4,);
B(B_VAROUT,,wByteValue,16,2,18,4,);
B(B_VARIN,,iOffset,6,3,8,5,);
L(1,0,1,6);
L(1,2,5,2);
L(7,2,8,2);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corps en ST

if (bStart) then
	wByteValue:=GET_BYTE(Data := awByteData, iByteOffset := iOffset);
end_if;
