FP_BCC

Calcolo codice di controllo (BCC)

Questa istruzione FP calcola il codice di controllo (BCC) secondo il calcolo specificato da s1_Control. Il dato viene specificato dall’indirizzo iniziale s2_Start e dal numero di byte n_Bytes. Il BCC viene memorizzato nell'area a 16 bit specificata da d.

Parametri

Ingresso

s1_Control (WORD, INT, UINT): Metodo di calcolo
s2_Start (WORD, INT, UINT): Indirizzo iniziale
n_Bytes (WORD, INT, UINT): Numero di byte

Uscita

d (WORD, INT, UINT): Codice di controllo (BCC)

Note

Specificazione del codice di controllo s1_Control

(1) Metodo di calcolo
0: Addizione (SYS_BCC_CALCULATION_METHOD_ADD)

1: Sottrazione (SYS_BCC_CALCULATION_METHOD_SUB)

2: Esclusivo OR (SYS_BCC_CALCULATION_METHOD_XOR)

16#A: CRC-16 (SYS_BCC_CALCULATION_METHOD_CRC16)
(2) Calcolo posizione iniziale (byte da s2_Start)
16#0–16#F
(3) Memorizzazione posizione iniziale (byte da d)
0: Dati binari (1 byte)

1: Dati ASCII (2 byte)
(4) Dati da convertire

Flag di errore

sys_bIsOperationErrorHold (passa a TRUE e resta TRUE): se l'area specificata utilizzando il registro indice eccede il limite.
sys_bIsOperationErrorNonHold (passa a TRUE per una scansione): se l'area specificata utilizzando il registro indice eccede il limite.

Argomenti correlati

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU.La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		bStart: BOOL:=FALSE;
			(*activates the function*)
		iBCC_Calc_Method: INT:=2;
		sASCII_String: STRING[32]:='%01#RCSX0000';
			(*specifies the operation:
0: addition
1: subtraction
2:XOR*)
		wBCC: WORD:=0;
			(*result after a 0->1 leading
edge from start: 10#172*)
	END_VAR

Corpo del POU

Quando bStart passa a TRUE, viene eseguito un calcolo del codice di controllo (BCC) su sASCII_String. Il metodo di calcolo è esclusivo OR. (Utilizzare questo metodo nel caso in cui debbano essere trasmesse grandi quantità di dati).

Operazione esclusiva OR:

bvar_1	bvar_2	bvar_3
0	0	0
0	1	1
1	0	1
1	1	0

I codici binari dei primi due caratteri vengono confrontati tra loro per restituire un risultato dell'operazione esclusiva OR di 8 caratteri. Questo risultato viene poi confrontato con il codice binario del carattere successivo, proseguendo fino al raggiungimento del carattere finale. L’ultimo risultato esclusivo OR è il codice di controllo (BCC).

Calcolo del BCC utilizzando l’operazione esclusiva OR:

(1) Codice ASCII HEX
(2) Codice ASCII BIN
(3) Operazione esclusiva OR
(4) calcolo
(5) Codice di controllo (BCC)
(6) Risultato di calcolo (16#1D) memorizzato in d.

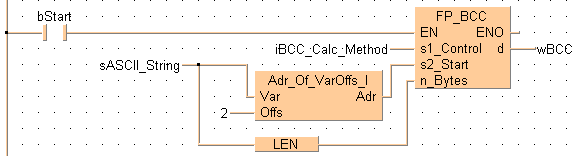

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 11 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,3,2,5,4,);
B(B_VARIN,,iBCC_Calc_Method,24,3,26,5,);
B(B_F,Adr_Of_VarOffs_I!,,16,5,25,9,,?D@'Var'?DOffs?CAdr);
B(B_VAROUT,,wBCC,33,3,35,5,);
B(B_VARIN,,sASCII_String,11,4,13,6,);
B(B_VARIN,,2,14,7,16,9,);
B(B_F,LEN!,,16,8,21,11,,?DIN?C);
B(B_F,FP_BCC!,,26,1,33,7,,?DEN?Ds1_Control?Ds2_Start?Dn_Bytes?AENO?Cd);
L(16,5,16,7);
L(13,5,16,5);
L(13,5,13,10);
L(13,10,16,10);
L(25,5,25,7);
L(25,5,26,5);
L(26,6,26,10);
L(21,10,26,10);
L(5,3,26,3);
L(1,3,3,3);
L(1,0,1,11);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

In questo esempio, Adr_Of_VarOffs_I si utilizza per creare un offset di 2 parole per compensare il codice iniziale della stringa. Utilizzando LEN, il calcolo BCC viene eseguito sull’intera stringa di dati.

Corpo ST

IF bStart then
    FP_BCC(s1_Control := iBCC_Calc_Method,
           s2_Start := Adr_Of_VarOffs( Var:= sASCII_String, Offs:= 2),
           n_Bytes := LEN( sASCII_String),
           d => wBCC);
END_IF;
