ExpansionUnitNumberToIOWordOffset_FP0

Funzione per calcolare l'offset I/O di un'unità di espansione analogica collegata direttamente alla CPU (senza adattatore).

Gli indirizzi iniziali I/O variano a seconda della posizione di installazione dell'unità di espansione. Il Function Block calcola l'offset della word I/O sulla base della posizone dell'unità relativa alla CPU.

Parametri

Ingresso

iExpansionUnitNumber (INT)

Impostare la posizione dell'unità di espansione FP0/FP0R relativa alla CPU.

Valori: Da 1 a 3

Uscita

iIOWordOffset (INT): Restituisce l'offset della word I/O (WX/WY2, 4 o 6)

Argomenti correlati

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

VAR
	Inst_FP0R_A21: Unit_AnalogInOut_FP0R_A21;
	iAnalogOut0: INT:=0;
	bIO_Config_done: BOOL:=FALSE;
	iAnalogIn0: INT:=0;
	iAnalogIn1: INT:=0;
END_VAR

Corpo del POU

La funzione converte il numero di posizione (da 1 a 3) dell'unità di espansione FP0/FP0R dove 0 è la CPU, fino al relativo offset della word I/O 2, 4 o 6.

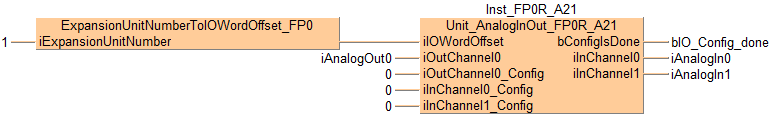

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_VARIN,,1,9,2,11,4,);
B(B_F,ExpansionUnitNumberToIOWordOffset_FP0!,,11,1,31,4,,?DiExpansionUnitNumber?C);
B(B_FB,Unit_AnalogInOut_FP0R_A21!,Inst_FP0R_A21,35,1,50,8,,?BiIOWordOffset?BiOutChannel0?BiOutChannel0_Config?BiInChannel0_Config?BiInChannel1_Config?CbConfigIsDone?CiInChannel0?CiInChannel1);
B(B_VAROUT,,bIO_Config_done,50,2,52,4,);
B(B_VARIN,,iAnalogOut0,33,3,35,5,);
B(B_VAROUT,,iAnalogIn0,50,3,52,5,);
B(B_VARIN,,0,33,4,35,6,);
B(B_VAROUT,,iAnalogIn1,50,4,52,6,);
B(B_VARIN,,0,33,5,35,7,);
B(B_VARIN,,0,33,6,35,8,);
L(1,0,1,8);
L(31,3,35,3);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Inst_FP0R_A21(iIOWordOffset := ExpansionUnitNumberToIOWordOffset_FP0(1),
	iOutChannel0 := iAnalogOut0,
	iOutChannel0_Config := 3,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1);
