FP_POS_UNIT_SET_TABLE

Imposta la tabella dati di posizionamento

Questa istruzione FP avvia il posizionamento per l'unità di posizionamento nello slot specificato in s1_Slot e per l'asse specificato in s2_Axis in base alla tabella di posizionamento impostata in s3_Table se il trigger EN è TRUE. Configurare la tabella dati di posizionamento nel Configurator PM7.

Parametri

Ingresso

s1_Slot (WORD, INT, UINT)

Numero slot

s2_Axis (WORD, INT, UINT)

Numero asse

Valori: 1–4, 8 (asse virtuale)

s3_Table (WORD, INT, UINT)

Numero di tabella di posizionamento

Valori: 1–600, 10001–10025

Flag di errore

sys_bIsOperationErrorHold (passa a TRUE e resta TRUE)

se l'area specificata utilizzando il registro indice eccede il limite.
se il numero slot e/o asse è fuori intervallo

sys_bIsOperationErrorNonHold (passa a TRUE per una scansione)

se l'area specificata utilizzando il registro indice eccede il limite.
se il numero slot e/o asse è fuori intervallo

Argomenti correlati

Configurator PM7

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Variabili globali

Nella lista variabili globali si definiscono variabili alle quali possono accedere tutti i POU del progetto.

DUT

Ingresso
Uscita

Copiate la DUT negli appunti e incollatela direttamente nel pool DUT del navigatore per utilizzare questa DUT nel programma.

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

Corpo del POU

Quando la variabile bStart passa da FALSE a TRUE, la funzione viene eseguita.

	VAR_EXTERNAL
		g_dutPositioningInputs: FP_POS_UNIT_INPUT_DUT;
		g_dutPositioningOutputs: FP_POS_UNIT_OUTPUT_DUT;
	END_VAR
	VAR_EXTERNAL CONSTANT
		g_iPositioningUnitSlotNumber: INT:=1;
		g_iPositioningUnitAxisNumber: INT:=1;
	END_VAR
	VAR
		bAxisReady: BOOL:=FALSE;
		bStartPositioning: BOOL:=FALSE;
		iTableNumber: INT:=1;
		@'': @'';
	END_VAR

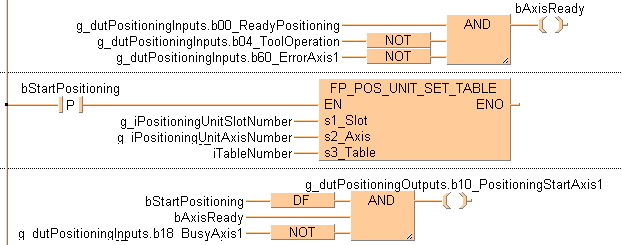

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_VARIN,,g_dutPositioningInputs.b00_ReadyPositioning,21,1,23,3,);
B(B_VARIN,,g_dutPositioningInputs.b04_ToolOperation,21,2,23,4,);
B(B_F,@AND-3!,,28,1,33,5,,?D?D?D?C);
B(B_VARIN,,g_dutPositioningInputs.b60_ErrorAxis1,21,3,23,5,);
B(B_F,NOT!,,23,2,28,4,,?D?C);
B(B_F,NOT!,,23,3,28,5,,?D?C);
B(B_COIL,,bAxisReady,43,1,45,3,);
L(23,2,28,2);
L(33,2,43,2);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_CONTACT,,bStartPositioning,5,1,7,3,R);
B(B_F,FP_POS_UNIT_SET_TABLE!,,25,0,38,6,,?DEN?Ds1_Slot?Ds2_Axis?Ds3_Table?AENO);
B(B_VARIN,,g_iPositioningUnitSlotNumber,23,2,25,4,);
B(B_VARIN,,g_iPositioningUnitAxisNumber,23,3,25,5,);
B(B_VARIN,,iTableNumber,23,4,25,6,);
L(1,2,5,2);
L(7,2,25,2);
L(1,0,1,6);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_VARIN,,bStartPositioning,21,1,23,3,);
B(B_VARIN,,bAxisReady,21,2,23,4,);
B(B_F,@AND-3!,,28,1,33,5,,?D?D?D?C);
B(B_VARIN,,g_dutPositioningInputs.b18_BusyAxis1,21,3,23,5,);
B(B_F,NOT!,,23,3,28,5,,?D?C);
B(B_COIL,,g_dutPositioningOutputs.b10_PositioningStartAxis1,43,1,45,3,);
B(B_F,DF!,,23,0,28,3,,?Di?Co);
L(23,3,28,3);
L(33,2,43,2);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

If (g_dutPositioningInputs.b00_ReadyPositioning AND NOT g_dutPositioningInputs.b04_ToolOperation
    AND NOT g_dutPositioningInputs.b60_ErrorAxis1) then
    bAxisReady:=TRUE;
End_if;
If (bStart) then
    FP_POS_UNIT_SET_TABLE(s1_Slot := g_iPositioningUnitSlotNumber,
                          s2_Axis := g_iPositioningUnitAxisNumber,
                          s3_Table := iTableNumber);
End_if;
If DF((bStart) AND bAxisReady Then AND NOT g_dutPositioningInputs.b18_BusyAxis1) then
    g_dutPositioningOutputs.b10_PositioningStartAxis1:=TRUE;
End_if;
