FP_ETHERNETIP_DATA_SET_BYTES

Scrivere i dati byte sul buffer di invio dell'unità EtherNet/IP

Questa istruzione FP scrive i dati byte nel buffer di invio dati specificato da FP_ETHERNETIP_DATA_SEND_DUT per un messaggio EtherNet/IP trasferito con FP_ETHERNETIP_DATA_EXCHANGE_FB.

Parametri

Ingresso

DataStart (BOOL, INT, UINT, WORD, DINT, UDINT, DWORD, REAL, DATE, TOD, DT, STRING)

Indirizzo iniziale dei dati byte da scrivere sul buffer di invio dati.

nNumberOfBytes (WORD, INT, UINT)

Numero di byte da scrivere sul buffer di invio dati.

bAppendData (BOOL)

Flag che indica che un dato deve essere allegato a un buffer esistente.

Se viene impostato FALSE, la dimensione del buffer di invio dati viene impostata su 0 e i dati vengono scritti sulla prima posizione.
Se viene impostato TRUE, i dati vengono scritti sul buffer di invio dati alla posizione attuale e la dimensione del buffer di invio dati viene aumentato di nNumberOfBytes.

Ingresso/uscita

dutSendData (FP_ETHERNETIP_DATA_SEND_DUT): Tipo unità dati del buffer di invio dati

Flag di errore

sys_bIsOperationErrorHold (passa a TRUE e resta TRUE)

se l'area specificata utilizzando il registro indice eccede il limite.
se la funzione EtherNet/IP non è utilizzata nella configurazione dell'unità Ethernet.
se un valore specificato per un parametro è fuori dall'intervallo utilizzabile.

sys_bIsOperationErrorNonHold (passa a TRUE per una scansione)

se l'area specificata utilizzando il registro indice eccede il limite.
se la funzione EtherNet/IP non è utilizzata nella configurazione dell'unità Ethernet.
se un valore specificato per un parametro è fuori dall'intervallo utilizzabile.

Argomenti correlati

FP_ETHERNETIP_DATA_EXCHANGE_FB

FP_ETHERNETIP_DATA_SEND_DUT

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Example

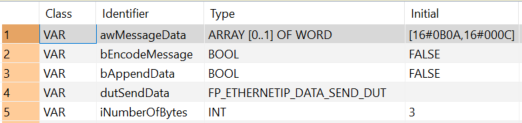

POU header

All input and output variables used for programming this function have been declared in the POU header.The same POU header is used for all programming languages.

	VAR
		awMessageData: ARRAY [0..1] OF WORD:=[16#0B0A,16#000C];
		bEncodeMessage: BOOL:=FALSE;
		bAppendData: BOOL:=FALSE;
		dutSendData: FP_ETHERNETIP_DATA_SEND_DUT;
		iNumberOfBytes: INT:=3;
	END_VAR

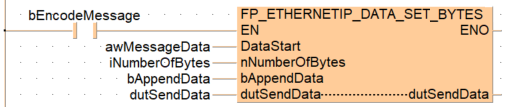

LD body

When the variable bEncodeMessage is set to TRUE, the function is carried out.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 7 ;
        NETWORK_BODY
B(B_CONTACT,,bEncodeMessage,5,1,7,3,);
B(B_F,FP_ETHERNETIP_DATA_SET_BYTES!,,15,0,32,7,,?DEN?DDataStart?DnNumberOfBytes?DbAppendData?DdutSendData?AdutSendData?AENO);
B(B_VARIN,,awMessageData,13,2,15,4,);
B(B_VARIN,,iNumberOfBytes,13,3,15,5,);
B(B_VARIN,,bAppendData,13,4,15,6,);
B(B_VARIN,,dutSendData,13,5,15,7,);
L(1,0,1,7);
L(1,2,5,2);
L(7,2,15,2);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST body

if (bEncodeMessage) then
    FP_ETHERNETIP_DATA_SET_BYTES(DataStart := awMessageData,
                                  nNumberOfBytes := iNumberOfBytes,
                                  bAppendData := bAppendData,
                                  dutSendData := dutSendData);
end_if;
