Unit_AnalogInOut_FP0R_A21

Funktionsbaustein zum Schreiben und Lesen eines FP0R-A21-Moduls.

Dieser Funktionsbaustein schreibt digitale Daten in den Ausgangskanal des Analogmoduls und liest digitale Umwandlungswerte aus dessen Eingangskanälen. Die digitalen Werte, die umgewandelt und als analoge Werte ausgegeben werden sollen, werden bei iOutChannel0 festgelegt. Die digitalen Umwandlungswerte aus dem Analogmodul werden je nach Kanal in den Ausgangsvariablen iInChannel0 und iInChannel1 gespeichert.

Die analogen Ausgangs- und Eingangsbereiche werden ebenfalls mit diesem Funktionsbaustein festgelegt.

Der Spannungs- oder Stromausgang muss mit den DIP-Schaltern festgelegt werden.

Parameter

Eingang

iIOWordOffset (INT)

Setzt den Offset der ersten WX/WY-Adresse des Analogmoduls entsprechend dem Installationsort.

Für analoge Erweiterungsmodule, die direkt an die CPU angeschlossen sind (ohne Adapter): Verwenden Sie ExpansionUnitToIOWordOffset_FP0 oder nehmen Sie die folgenden Einstellungen vor: 2 (WX2/WY2) für die Modulnummer 1, 4 (WX4/WY4 für die Modulnummer 2, 6 (WX6/WY6) für die Modulnummer 3

Für analoge Erweiterungsmodule, die über einen Adapter an die CPU angeschlossen sind: Verwenden Sie ExpansionUnitToIOWordOffset_FPX_FP0oder wählen Sie den Offset aus der Tabelle.

Modulposition relativ zum Adapater	Adapterposition relativ zur CPU
Modulposition relativ zum Adapater	1. Modul	2. Modul	3. Modul	4. Modul	5. Modul	6. Modul	7. Modul	8. Modul
1. Modul	30	40	50	60	70	80	90	100
2. Modul	32	42	52	62	72	82	92	102
3. Modul	34	44	54	64	74	84	94	104

iOutChannel0 (INT)

Setzt den digitalen Wert, der umgewandelt und vom Analogmodul ausgegeben werden soll.

Werte:

Für -10 bis +10V, -5 bis +5V: -8000 bis +8000
Für 0 bis 10V, 0 bis 5 V, 0 bis 20mA, 4 bis 20mA: 0 bis 16000

iOutChannel0_Config (INT)

Legt den Spannungs- oder Strombereich für den analogen Ausgangskanal fest.

Werte:

0: -10 bis +10V , 0 bis 20mA
1: -5 bis +5V , 4 bis 20mA
2: 0 bis 10V
3: 0 bis 5V

iInChannel0_Config, iInChannel1_Config (INT)

Legt den Spannungs- oder Strombereich für den analogen Eingangskanal fest.

Werte:

0: -10 bis +10V
1: -5 bis +5V
2: 0 bis 10V
3: 0 bis 5V, 0 bis 20mA (je nach Verdrahtung)

Ausgang

bConfigIsDone (BOOL)

TRUE wenn die E/A-Konfiguration abgeschlossen ist und das Modul bereit ist.

iInChannel0, iInChannel1 (INT)

Gibt die konvertierten Digitaldaten aus dem entsprechenden Kanal des Analogmoduls zurück.

Werte:

Für -10 bis +10V, -5 bis +5V: -8000 bis +8000
Für 0 bis 10V, 0 bis 5 V, 0 bis 20mA, 4 bis 20mA: 0 bis 16000

DIP-Schaltereinstellungen

DIP-Schalter 1 und 2 müssen auf EIN stehen, um den 14-Bit-Modus zu verwenden. Mit DIP-Schalter 3 wird der Spannungs- oder Stromausgang festgelegt, mit DIP-Schalter 5 wird die Mittelwertbildung ein- oder ausgeschaltet. DIP-Schalter 4 wird nicht verwendet und kann entweder auf EIN oder AUS stehen.

Die DIP-Schaltereinstellungen werden wirksam, wenn die Stromversorgung eingeschaltet wird.

Spannungs- oder Stromausgang:

	Spannungsausgang	Stromausgang

Eingangsmittelung:

Ohne Mittelwertbildung: Jeder gemessene Analogwert wird umgewandelt und der entsprechende Digitalwert wird in den Speicherbereich des betreffenden Kanals geschrieben.

Mittelwertbildung: Die letzten zehn Umwandlungswerte werden gemittelt, wobei der höchste und der niedrigste Wert nicht berücksichtigt werden. Das Resultat wird in den Speicherbereich des betreffenden Kanals geschrieben.

	Ohne Mittelwertbildung	Mittelwertbildung

Eingangsverdrahtung

Spannungseingang	Stromeingang
Eingangsgerät zwischen IN/V und IN/COM anschließen.	IN/V und IN/I anschließen. Eingangsgerät zwischen Brücke und IN/COM anschließen.

Ausgangsverdrahtung

Spannungsausgang	Stromausgang
Ausgangsgerät zwischen OUT/V und OUT/COM anschließen.	Ausgangsgerät zwischen OUT/I und OUT/COM anschließen.

Umwandlungskennlinien

-10V bis +10V DC Eingang oder Ausgang		-5V bis +5V DC Eingang oder Ausgang		0V bis 5V DC Eingang oder Ausgang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	12000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

0V bis 10V DC Eingang oder Ausgang		0mA bis 20mA Eingang oder Ausgang		4mA bis 20mA Ausgang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
0	0,0V	0	0,0mA	0	4,0mA
4000	2,5V	3200	4,0mA	4000	8,0mA
8000	5,0V	6400	8,0mA	8000	12,0mA
12000	7,5V	9600	12,0mA	12000	16,0mA
16000	10,0V	12800	16,0mA	16000	20,0mA
		16000	20,0mA

Tipp

Diese Befehlsbeschreibung enthält nur eine grundlegende Hardware-Dokumentation. Detaillierte technische Informationen entnehmen Sie bitte dem Handbuch:

FP0R Analog I/O Unit User's Manual

Verwandte Themen

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Beispiel

POE-Kopf

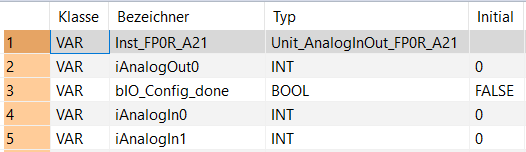

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

VAR
	Inst_FP0R_A21: Unit_AnalogInOut_FP0R_A21;
	iAnalogOut0: INT:=0;
	bIO_Config_done: BOOL:=FALSE;
	iAnalogIn0: INT:=0;
	iAnalogIn1: INT:=0;
END_VAR

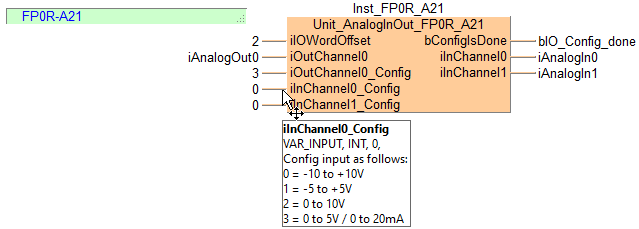

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_COMMENT,,FP0R-A21,2,1,17,2,);
B(B_FB,Unit_AnalogInOut_FP0R_A21!,Inst_FP0R_A21,19,1,34,8,,?BiIOWordOffset?BiOutChannel0?BiOutChannel0_Config?BiInChannel0_Config?BiInChannel1_Config?CbConfigIsDone?CiInChannel0?CiInChannel1);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,bIO_Config_done,34,2,36,4,);
B(B_VARIN,,iAnalogOut0,17,3,19,5,);
B(B_VAROUT,,iAnalogIn0,34,3,36,5,);
B(B_VARIN,,3,17,4,19,6,);
B(B_VAROUT,,iAnalogIn1,34,4,36,6,);
B(B_VARIN,,0,17,5,19,7,);
B(B_VARIN,,0,17,6,19,8,);
L(1,0,1,8);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

Inst_FP0R_A21(iIOWordOffset := 2,
	iOutChannel0 := iAnalogOut0,
	iOutChannel0_Config := 3,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1);
