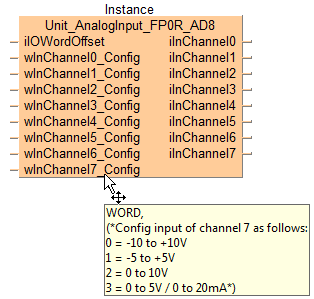

Unit_AnalogInput_FP0R_AD8

Funktionsbaustein zum Lesen eines FP0R-AD8-Moduls.

Dieser Funktionsbaustein liest die digitalen Umwandlungswerte von den analogen Eingangskanälen des Analogmoduls. Die digitalen Umwandlungswerte aus dem Analogmodul werden je nach Kanal in den Ausgangsvariablen iInChannel0 bis iInChannel7 gespeichert.

Die analogen Eingangsbereiche werden ebenfalls mit diesem Funktionsbaustein festgelegt.

Die Anzahl der Kanäle muss mit den DIP-Schaltern festgelegt werden.

Parameter

Eingang

iIOWordOffset (INT)

Setzt den Offset der ersten WX/WY-Adresse des Analogmoduls entsprechend dem Installationsort.

Für analoge Erweiterungsmodule, die direkt an die CPU angeschlossen sind (ohne Adapter): Verwenden Sie ExpansionUnitToIOWordOffset_FP0 oder nehmen Sie die folgenden Einstellungen vor: 2 (WX2/WY2) für die Modulnummer 1, 4 (WX4/WY4 für die Modulnummer 2, 6 (WX6/WY6) für die Modulnummer 3

Für analoge Erweiterungsmodule, die über einen Adapter an die CPU angeschlossen sind: Verwenden Sie ExpansionUnitToIOWordOffset_FPX_FP0oder wählen Sie den Offset aus der Tabelle.

Modulposition relativ zum Adapater	Adapterposition relativ zur CPU
Modulposition relativ zum Adapater	1. Modul	2. Modul	3. Modul	4. Modul	5. Modul	6. Modul	7. Modul	8. Modul
1. Modul	30	40	50	60	70	80	90	100
2. Modul	32	42	52	62	72	82	92	102
3. Modul	34	44	54	64	74	84	94	104

wInChannel0_Config bis wInChannel7_Config (WORD)

Legt den Spannungs- oder Strombereich für den analogen Eingangskanal fest.

Werte:

0: -10 bis +10V
1: -5 bis +5V
2: 0 bis 10V
3: 0 bis 5V, 0 bis 20mA (je nach Verdrahtung)

Ausgang

iChannel0 bis iChannel7 (INT)

Gibt die konvertierten Digitaldaten aus dem entsprechenden Kanal des Analogmoduls zurück.

Werte:

Für -10 bis +10V, -5 bis +5V: -8000 bis +8000
Für 0 bis 10V, 0 bis 5 V, 0 bis 20mA: 0 bis 16000

DIP-Schaltereinstellungen

DIP-Schalter 1 und 2 müssen auf EIN stehen, um den 14-Bit-Modus zu verwenden. Mit DIP-Schalter 3 und 4 wird die Anzahl der Kanäle festgelegt, mit DIP-Schalter 5 wird die Mittelwertbildung ein- oder ausgeschaltet.

Die DIP-Schaltereinstellungen werden wirksam, wenn die Stromversorgung eingeschaltet wird.

Anzahl Kanäle:

	2 (0 und 1)	4 (0 bis 3)	6 (0 bis 5)	8 (0 bis 7)

Eingangsmittelung:

Ohne Mittelwertbildung: Jeder gemessene Analogwert wird umgewandelt und der entsprechende Digitalwert wird in den Speicherbereich des betreffenden Kanals geschrieben.

Mittelwertbildung: Die letzten zehn Umwandlungswerte werden gemittelt, wobei der höchste und der niedrigste Wert nicht berücksichtigt werden. Das Resultat wird in den Speicherbereich des betreffenden Kanals geschrieben.

	Ohne Mittelwertbildung	Mittelwertbildung

Eingangsverdrahtung

Spannungseingang	Stromeingang
Eingangsgerät zwischen V und COM anschließen.	V und I anschließen. Eingangsgerät zwischen Brücke und COM anschließen.

Umwandlungskennlinien

-10V bis +10V DC Eingang		-5V bis +5V DC Eingang		0V bis 5V DC Eingang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	8000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

0V bis 10V DC Eingang		0mA bis 20mA Eingang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
0	0,0V	0	0,0mA
4000	2,5V	3200	4,0mA
8000	5,0V	6400	8,0mA
12000	7,5V	9600	12,0mA
16000	10,0V	12800	16,0mA
		16000	20,0mA

Tipp

Diese Befehlsbeschreibung enthält nur eine grundlegende Hardware-Dokumentation. Detaillierte technische Informationen entnehmen Sie bitte dem Handbuch:

FP0R Analog I/O Unit User's Manual

Verwandte Themen

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Beispiel

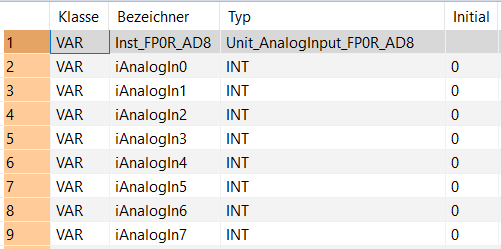

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

VAR
	Inst_FP0R_AD8: Unit_AnalogInput_FP0R_AD8;
	iAnalogIn0: INT:=0;
	iAnalogIn1: INT:=0;
	iAnalogIn2: INT:=0;
	iAnalogIn3: INT:=0;
	iAnalogIn4: INT:=0;
	iAnalogIn5: INT:=0;
	iAnalogIn6: INT:=0;
	iAnalogIn7: INT:=0;
END_VAR

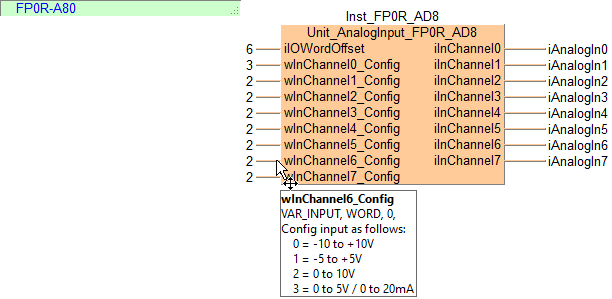

KOP-Rumpf

Mit ExpansionUnitNumberToIOWordOffset_FP0 oder ExpansionUnitNumberToIOWordOffset_FPX_FP0 berechnen Sie den Wort-Offset des Analogmoduls, das an die CPU angeschlossen ist.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 12 ;
        NETWORK_BODY
B(B_COMMENT,,FP0R-A80,2,0,17,1,);
B(B_VARIN,,6,17,2,19,4,);
B(B_FB,Unit_AnalogInput_FP0R_AD8!,Inst_FP0R_AD8,19,1,34,12,,?BiIOWordOffset?BwInChannel0_Config?BwInChannel1_Config?BwInChannel2_Config?BwInChannel3_Config?BwInChannel4_Config?BwInChannel5_Config?BwInChannel6_Config?BwInChannel7_Config?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3?CiInChannel4?CiInChannel5?CiInChannel6?CiInChannel7);
B(B_VAROUT,,iAnalogIn0,35,2,37,4,);
B(B_VARIN,,3,17,3,19,5,);
B(B_VAROUT,,iAnalogIn1,35,3,37,5,);
B(B_VARIN,,2,17,4,19,6,);
B(B_VAROUT,,iAnalogIn2,35,4,37,6,);
B(B_VARIN,,2,17,5,19,7,);
B(B_VAROUT,,iAnalogIn3,35,5,37,7,);
B(B_VARIN,,2,17,6,19,8,);
B(B_VAROUT,,iAnalogIn4,35,6,37,8,);
B(B_VARIN,,2,17,7,19,9,);
B(B_VAROUT,,iAnalogIn5,35,7,37,9,);
B(B_VARIN,,2,17,8,19,10,);
B(B_VAROUT,,iAnalogIn6,35,8,37,10,);
B(B_VARIN,,2,17,9,19,11,);
B(B_VAROUT,,iAnalogIn7,35,9,37,11,);
B(B_VARIN,,2,17,10,19,12,);
L(1,0,1,12);
L(34,3,35,3);
L(34,4,35,4);
L(34,5,35,5);
L(34,6,35,6);
L(34,7,35,7);
L(34,8,35,8);
L(34,9,35,9);
L(34,10,35,10);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

Inst_FP0R_AD8(iIOWordOffset := 6,
	wInChannel0_Config := 3,
	wInChannel1_Config := 2,
	wInChannel2_Config := 2,
	wInChannel3_Config := 2,
	wInChannel4_Config := 2,
	wInChannel5_Config := 2,
	wInChannel6_Config := 2,
	wInChannel7_Config := 2,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3,
	iInChannel4 => iAnalogIn4,
	iInChannel5 => iAnalogIn5,
	iInChannel6 => iAnalogIn6,
	iInChannel7 => iAnalogIn7);
