F130_BTS

Bit-Setzen

Im Speicherregister oder der Konstanten d wird ein Bit an der Bitposition n gesetzt, wenn der EN-Eingang auf TRUE gesetzt ist. Andere Bits als das angegebene ändern sich nicht. Der Wertebereich von n liegt zwischen 0 und 15.

Parameter

Eingang

d (WORD, INT, UINT): 16-Bit-Bereich

Ausgang

n (INT): Spezifiziert zu setzende Bit-Position

Verwandte Themen

Beispiel

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bSet: BOOL:=FALSE;
			(*activates the function*)
		iValue: INT:=0;
			(*bit position*)
		wWord: WORD:=2#101010;
			(*result after a 0->1 leading
edge from start: 2#101011*)
	END_VAR

POE-Rumpf

Wenn die Variable bSet auf TRUE gesetzt wird, wird die Funktion ausgeführt. Das Bit an der Position 0 wird auf 1 gesetzt.

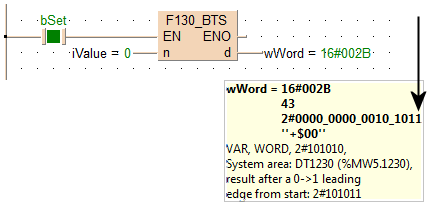

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_CONTACT,,bSet,3,1,5,3,);
B(B_VARIN,,iValue,8,2,10,4,);
B(B_VAROUT,,wWord,16,2,18,4,);
B(B_F,F130_BTS!,,10,0,16,4,,?DEN?Dn?AENO?Cd);
L(5,2,10,2);
L(1,2,3,2);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

IF bSet then
    F130_BTS( n:= iValue,
         d=> wWord);
END_IF;

AWL-Rumpf

LD	start	(* EN = start; Starting signal for the F130_BTS function. *)
F130_BTS	output_value,	(* n = output_value *)
	0	(* d = bit number, here 0 *)
ST	out	(* optional *)
