FP_DEC_TO_ASCII

Umwandlung Dezimal -> ASCII

Dieser FP-Befehl wandelt die Dezimalzeichen im Datenbereich s in ASCII-Code um, wenn der Trigger EN auf TRUE gesetzt ist. n_Chars legt die Anzahl der umzuwandelnden Bytes fest.Das Ergebnis wird in den Speicherbereich d_Start geschrieben.

ASCII HEX-Code zur Darstellung der Dezimalzeichen:

Dezimalzahlen	ASCII HEX-Code
SPACE+-0123456789	16#20 16#2B 16#2D 16#30 16#31 16#32 16#33 16#34 16#35 16#36 16#37 16#38 16#39

Parameter

Eingang

s (INT, DINT, UINT, UDINT): Eingangswert
n_Chars (WORD, INT, UINT): Anzahl der Bytes

Ausgang

d_Start (WORD, INT, UINT): Anfangsadresse des Datenbereichs für die Ergebnisse. Die Größe beträgt n_Bits * 2 Worte.

Fehleralarmmerker

sys_bIsOperationErrorHold (wird auf TRUE gesetzt und bleibt TRUE)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn die durch n_Chars festgelegte Bytezahl den in d_Start festgelegten Speicherplatz überschreitet
wenn das Ergebnis der Umwandlung größer ist als der Datenbereich d_Start
wenn die Anzahl der Bytes des Umwandlungsergebnisses größer ist als die durch n_Chars festgelegte Bytezahl

sys_bIsOperationErrorNonHold (wird für einen Zyklus auf TRUE gesetzt)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn die durch n_Chars festgelegte Bytezahl den in d_Start festgelegten Speicherplatz überschreitet
wenn das Ergebnis der Umwandlung größer ist als der Datenbereich d_Start
wenn die Anzahl der Bytes des Umwandlungsergebnisses größer ist als die durch n_Chars festgelegte Bytezahl

Beispiel 16-Bit-Daten, vorzeichenlos

	Offset	Dezimalzeichen	Decimal figure			Offset	Umgewandelter ASCII-Code	Dec. equivalent
s	0	16#FF9C	65436	Þ	d_Start	0	16#3620	6
n_Chars	0	16#0006				1	16#3435	45
						2	16#3633	63

Beispiel 16-Bit-Daten, vorzeichenbehaftet

	Offset	Dezimalzeichen	Decimal figure			Offset	Umgewandelter ASCII-Code	Dec. equivalent
s	0	16#FF9C	-100	Þ	d_Start	0	16#2020
n_Chars	0	16#0006				1	16#312D	1 -
						2	16#3030	00

Beispiel 32-Bit-Daten, vorzeichenlos

	Offset	Dezimalzeichen	Decimal figure			Offset	Umgewandelter ASCII-Code	Dec. equivalent
s	0	16#FF9C	4294967196	Þ	d_Start	0	16#3234	24
s	1	16#FFFF				1	16#3439	49
n_Chars	0	16#000A				2	16#3639	69
						3	16#3137	17
						4	16#3639	69

Beispiel 32-Bit-Daten, vorzeichenbehaftet

	Offset	Dezimalzeichen	Decimal figure			Offset	Umgewandelter ASCII-Code	Dec. equivalent
s	0	16#FF9C	-100	Þ	d_Start	0	16#2020	0
	1	16#FFFF				1	16#2020	0
n_Chars	0	16#000A				2	16#2020	0
						3	16#312D	1 -
						4	16#3030	00

Verwandte Themen

Beispiel

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bStart: BOOL:=FALSE;
		iInput: INT:=82;
		awResult: ARRAY [0..2] OF WORD:=[3(0)];
	END_VAR

POE-Rumpf

Wenn die Variable bStart auf TRUE gesetzt wird, wird die Funktion ausgeführt.

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY

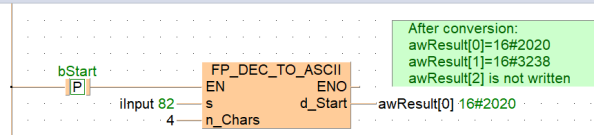

B(B_COMMENT,,After conversion: ø^awResult[0]=16#2020ø^awResult[1]=16#3238ø^awResult[2] is not written,24,1,39,5,);
B(B_CONTACT,,bStart,4,4,6,6,R);
B(B_F,FP_DEC_TO_ASCII!,,12,3,22,8,,?DEN?D@'s'?Dn_Chars?AENO?Cd_Start);
B(B_VARIN,,iInput,10,5,12,7,);
B(B_VAROUT,,awResult[0],22,5,24,7,);
B(B_VARIN,,4,10,6,12,8,);
L(1,0,1,8);
L(1,5,4,5);
L(6,5,12,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

if (DF(bStart)) then
	FP_DEC_TO_ASCII(s := iInput, n_Chars := 4,
	                d_Start => awResult[0]);
	(* After conversion:
			awResult[0]=16#2020
			awResult[1]=16#3238
			awResult[2] is not written *)
end_if;
