FP_DIVIDE_BYTES

Byte-Verteilung

Dieser FP-Befehl zerlegt den Eingangswert am Eingang s in die durch n_Bytes festgelegte Bytezahl und verteilt die Bytes an die Adressen beginnend bei d_Start.

Parameter

Eingang

s (BOOL, WORD, DWORD)

Eingangswert

n_Bytes (INT, DINT, UINT, UDINT)

Anzahl der zu verteilenden Bytes, Bereich: 0–65535
Bei n_Bytes=0 wird der Befehl nicht ausgeführt.

Ausgang

d_Start (WORD, DWORD): Anfangsadresse des Datenbereichs für die Ergebnisse. Die Größe beträgt n_Bits * 2 Worte.

Fehleralarmmerker

sys_bIsOperationErrorHold (wird auf TRUE gesetzt und bleibt TRUE)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn der Wert von n_Bytes außerhalb des zulässigen Bereichs liegt
wenn der Wert von n_Bytes ein Ergebnis liefert, das größer ist als der Speicherbereich mit der Anfangsadresse d_Start

sys_bIsOperationErrorNonHold (wird für einen Zyklus auf TRUE gesetzt)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn der Wert von n_Bytes außerhalb des zulässigen Bereichs liegt
wenn der Wert von n_Bytes ein Ergebnis liefert, das größer ist als der Speicherbereich mit der Anfangsadresse d_Start

Beispiel

Die Bitwerte, die 16#C405F134 entsprechen, werden in 4 Bytes zerlegt.

(1) Offset 0
(2) Offset 1
(3) Offset 2
(4) Offset 3

Verwandte Themen

Beispiel

POE-Kopf

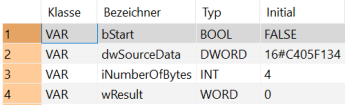

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bStart: BOOL:=FALSE;
		dwSourceData: DWORD:=16#C405F134;
		iNumberOfBytes: INT:=4;
		wResult: WORD:=0;
	END_VAR

POE-Rumpf

Wenn die Variable bStart auf TRUE gesetzt wird, wird die Funktion ausgeführt.

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_F,FP_DIVIDE_BYTES!,,14,1,24,6,,?DEN?D@'s'?Dn_Bytes?AENO?Cd_Start);
B(B_VARIN,,dwSourceData,12,3,14,5,);
B(B_VARIN,,iNumberOfBytes,12,4,14,6,);
B(B_VAROUT,,wResult,24,3,26,5,);
B(B_CONTACT,,bStart,5,2,7,4,);
L(7,3,14,3);
L(1,3,5,3);
L(1,0,1,6);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

IF (bStart) then
    FP_DIVIDE_BYTES(s := dwSourceData,
                    n_Bytes := iNumberOfBytes,
                    d_Start => wResult);
END_IF;
