FP_FIFO_READ

Lesen aus FIFO-Puffer

Mit diesem FP-Befehl werden die Daten ab der mit s_Startdefinierten Anfangsadresse des FIFO-Puffers (First-In-First-Out) gelesen und in dem mit d definierten Bereich gespeichert.

Parameter

Eingang

s_Start (WORD, INT, UINT): Anfangsadresse des Puffers

Ausgang

d (WORD, INT, UINT): Datenbereich zum Speichern der vom FIFO-Puffer eingelesenen Daten

Anmerkungen

Die Variablen s_Start und d müssen vom gleichen Datentyp sein.
Wenn dieser Befehl ausgeführt wird, obwohl die Anzahl der gespeicherten Daten 0 ist, tritt ein Fehler auf.
Wenn dieser Befehl ausgeführt wird, obwohl die Werte des Lese- und des Schreibzeigers gleich sind, tritt ein Fehler auf und es wird nicht gelesen.
Wenn dieser Befehl ausgeführt wird und der Lesezeiger auf der letzten Adresse des FIFO-Puffers steht (entspricht der mit dem FP_FIFO_DEFINE-Befehl definierten Speichergröße n_Words minus 1), wird der Lesezeiger auf 0 gesetzt.

Fehleralarmmerker

sys_bIsOperationErrorHold (wird auf TRUE gesetzt und bleibt TRUE)

wenn die mit d_Start definierte Größe (n_Words) des Puffers n_Words = 0 oder wenn n_Words > 4096.
wenn die Anzahl der gespeicherten Datenelemente im Puffer = 0 ist.
wenn die Anzahl der gespeicherten Datenelemente im Puffer > Speichergröße des Puffers (n_Words).
wenn der Wert des Lesezeigers > Speichergröße des Puffers (n_Words).
wenn der Wert des Lesezeigers nach dem Lesen = 4096 (16#1000) oder > 4096 ist.

sys_bIsOperationErrorNonHold (wird für einen Zyklus auf TRUE gesetzt)

wenn die mit d_Start definierte Größe (n_Words) des Puffers n_Words = 0 oder wenn n_Words > 4096.
wenn die Anzahl der gespeicherten Datenelemente im Puffer = 0 ist.
wenn die Anzahl der gespeicherten Datenelemente im Puffer > Speichergröße des Puffers (n_Words).
wenn der Wert des Lesezeigers > Speichergröße des Puffers (n_Words).
wenn der Wert des Lesezeigers nach dem Lesen = 4096 (16#1000) oder > 4096 ist.

Verwandte Themen

Verwandte F-Befehle: F116_FIFR

Beispiel:

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden.Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bDefineBuffer: BOOL:=FALSE;
		bWriteToBuffer: BOOL:=FALSE;
		bReadFromBuffer: BOOL:=FALSE;
		iWords: INT:=8;
		arrFifo: ARRAY [0..11] OF INT:=[12(0)];
		arrResultReadFifo: ARRAY [0..7] OF WORD:=[8(0)];
	END_VAR

POE-Rumpf

Wenn die Variable bReadFromBuffer auf TRUE gesetzt wird, wird die Funktion ausgeführt.

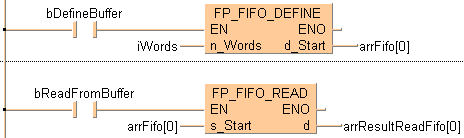

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_F,FP_FIFO_DEFINE!,,13,1,22,5,,?DEN?Dn_Words?AENO?Cd_Start);
B(B_VARIN,,iWords,11,3,13,5,);
B(B_VAROUT,,arrFifo[0],22,3,24,5,);
B(B_CONTACT,,bDefineBuffer,5,2,7,4,);
L(7,3,13,3);
L(1,3,5,3);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_F,FP_FIFO_READ!,,13,1,21,5,,?DEN?Ds_Start?AENO?Cd);
B(B_VARIN,,arrFifo[0],11,3,13,5,);
B(B_VAROUT,,arrResultReadFifo[0],21,3,23,5,);
B(B_CONTACT,,bReadFromBuffer,5,2,7,4,);
L(7,3,13,3);
L(1,3,5,3);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

if (bReadFromBuffer) then
    FP_FIFO_READ(s_Start := arrFifo[0],
                 d => arrResultReadFifo[0]);
    end_if;
