Unit_AnalogInput_FP0_A80

Funktionsbaustein zum Lesen eines FP0-A80-Moduls.

Dieser Funktionsbaustein liest die digitalen Umwandlungswerte von den analogen Eingangskanälen des Analogmoduls. Die digitalen Umwandlungswerte werden je nach Kanal in den Ausgangsvariablen iInChannel0 bis iInChannel7 gespeichert.

Parameter

Eingang

iIOWordOffset (INT)

Setzt den Offset der ersten WX/WY-Adresse des Analogmoduls entsprechend dem Installationsort.

Für analoge Erweiterungsmodule, die direkt an die CPU angeschlossen sind (ohne Adapter): Verwenden Sie ExpansionUnitToIOWordOffset_FP0 oder nehmen Sie die folgenden Einstellungen vor: 2 (WX2/WY2) für die Modulnummer 1, 4 (WX4/WY4 für die Modulnummer 2, 6 (WX6/WY6) für die Modulnummer 3

Für analoge Erweiterungsmodule, die über einen Adapter an die CPU angeschlossen sind: Verwenden Sie ExpansionUnitToIOWordOffset_FPX_FP0oder wählen Sie den Offset aus der Tabelle.

Modulposition relativ zum Adapater	Adapterposition relativ zur CPU
Modulposition relativ zum Adapater	1. Modul	2. Modul	3. Modul	4. Modul	5. Modul	6. Modul	7. Modul	8. Modul
1. Modul	30	40	50	60	70	80	90	100
2. Modul	32	42	52	62	72	82	92	102
3. Modul	34	44	54	64	74	84	94	104

Ausgang

iInChannel0 bis iInChannel7 (INT)

Gibt die konvertierten Digitaldaten aus dem entsprechenden Kanal des Analogmoduls zurück.

Werte:

Für 0 bis 5V, 0 bis 20mA: 0 bis 4000 (je nach Verdrahtung)
Für -10 bis +10V, -100 bis +100mV: -2000 bis +2000

DIP-Schaltereinstellungen

Die DIP-Schaltereinstellungen werden wirksam, wenn die Stromversorgung eingeschaltet wird.

Eingangsbereich:

	0 bis 5V, 0 bis 20mA	-10 bis +10V	-100 bis +100mV

Anzahl Kanäle:

	2 (0 und 1)	4 (0 bis 3)	6 (0 bis 5)	8 (0 bis 7)

Eingangsmittelung:

Ohne Mittelwertbildung: Jeder gemessene Analogwert wird umgewandelt und der entsprechende Digitalwert wird in den Speicherbereich des betreffenden Kanals geschrieben.

Mittelwertbildung: Die letzten zehn Umwandlungswerte werden gemittelt, wobei der höchste und der niedrigste Wert nicht berücksichtigt werden. Das Resultat wird in den Speicherbereich des betreffenden Kanals geschrieben.

	Ohne Mittelwertbildung	Mittelwertbildung
	p

Eingangsverdrahtung

Spannungseingang	Stromeingang
Eingangsgerät zwischen V und COM anschließen.	V und I anschließen. Eingangsgerät zwischen Brücke und COM anschließen.

Umwandlungskennlinien

-10V bis +10V DC Eingang		0V bis 5V DC Eingang		-100mV bis +100mV DC Eingang		0mA bis 20mA Eingang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
-2000	-10,0V	0	0,0V	-2000	-100,0mV	0	0,0mA
-1500	-7,5V	400	0,5V	-1500	-75,0mV	800	4,0mA
-1000	-5,0V	800	1,0V	-1000	-50,0mV	1600	8,0mA
-500	-2,5V	1200	1,5V	-500	-25,0mV	2400	12,0mA
0	0,0V	1600	2,0V	0	0,0mV	3200	16,0mA
+500	+2,5V	2000	2,5V	+500	+25,0mV	4000	20,0mA
+1000	+5,0V	2400	3,0V	+1000	+50,0mV
+1500	+7,5V	2800	3,5V	+1500	+75,0mV
+2000	+10,0V	3200	4,0V	+2000	+100,0mV
		3600	4,5V
		40000	5,0V

Tipp

Diese Befehlsbeschreibung enthält nur eine grundlegende Hardware-Dokumentation. Detaillierte technische Informationen entnehmen Sie bitte dem Handbuch:

FP0 A/D Converter Unit Technical Manual

Verwandte Themen

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Die vollständigen Umwandlungstabellen finden Sie im Handbuch.

Beispiel

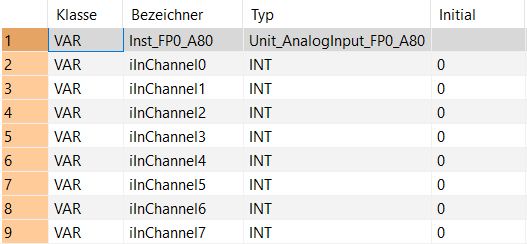

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

VAR
	Inst_FP0_A80: Unit_AnalogInput_FP0_A80;
	iInChannel0: INT:=0;
	iInChannel1: INT:=0;
	iInChannel2: INT:=0;
	iInChannel3: INT:=0;
	iInChannel4: INT:=0;
	iInChannel5: INT:=0;
	iInChannel6: INT:=0;
	iInChannel7: INT:=0;
END_VAR

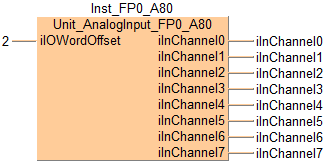

KOP-Rumpf

Mit ExpansionUnitNumberToIOWordOffset_FP0 oder ExpansionUnitNumberToIOWordOffset_FPX_FP0 berechnen Sie den Wort-Offset des Analogmoduls, das an die CPU angeschlossen ist.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 11 ;
        NETWORK_BODY
B(B_FB,Unit_AnalogInput_FP0_A80!,Unit_AnalogInput_FP0_A80_FB,25,1,38,11,,?BiIOWordOffset?AiInChannel0?AiInChannel1?AiInChannel2?AiInChannel3?AiInChannel4?AiInChannel5?AiInChannel6?AiInChannel7);
B(B_VARIN,,1,3,2,5,4,);
B(B_VAROUT,,iInChannel0,38,2,40,4,);
B(B_VAROUT,,iInChannel1,38,3,40,5,);
B(B_VAROUT,,iInChannel2,38,4,40,6,);
B(B_VAROUT,,iInChannel3,38,5,40,7,);
B(B_VAROUT,,iInChannel4,38,6,40,8,);
B(B_VAROUT,,iInChannel5,38,7,40,9,);
B(B_VAROUT,,iInChannel6,38,8,40,10,);
B(B_VAROUT,,iInChannel7,38,9,40,11,);
B(B_F,ExpansionUnitNumberToIOWordOffset_FP0!,,5,1,25,4,,?DiExpansionUnitNumber?C);
L(1,0,1,11);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

Inst_FP0_A80(iIOWordOffset := 2,
	iInChannel0 => iInChannel0,
	iInChannel1 => iInChannel1,
	iInChannel2 => iInChannel2,
	iInChannel3 => iInChannel3,
	iInChannel4 => iInChannel4,
	iInChannel5 => iInChannel5,
	iInChannel6 => iInChannel6,
	iInChannel7 => iInChannel7);
