Unit_AnalogInput_FP0_TC4_TC8Funktionsbaustein zum Lesen eines FP0-TC4- oder FP0-TC8-Moduls.
Dieser Funktionsbaustein liest die digitalen Umwandlungswerte von den analogen Eingangskanälen des Analogmoduls. Die digitalen Umwandlungswerte werden je nach Kanal in den Ausgangsvariablen iInChannel0 bis iInChannel3 (FP0-TC4) oder iChannel0 bis iChannel7 (FP0-TC8) gespeichert.
Der Thermoelementtyp, die Temperatureinheit (°C, °F) und die Anzahl der Eingangskanäle müssen mit den DIP-Schaltern festgelegt werden.
Eingang
Setzt den Offset der ersten WX/WY-Adresse des Analogmoduls entsprechend dem Installationsort.
Für analoge Erweiterungsmodule, die direkt an die CPU angeschlossen sind (ohne Adapter): Verwenden Sie ExpansionUnitToIOWordOffset_FP0 oder nehmen Sie die folgenden Einstellungen vor: 2 (WX2/WY2) für die Modulnummer 1, 4 (WX4/WY4 für die Modulnummer 2, 6 (WX6/WY6) für die Modulnummer 3
Für analoge Erweiterungsmodule, die über einen Adapter an die CPU angeschlossen sind: Verwenden Sie ExpansionUnitToIOWordOffset_FPX_FP0oder wählen Sie den Offset aus der Tabelle.
Modulposition relativ zum Adapater |
Adapterposition relativ zur CPU |
|||||||
|---|---|---|---|---|---|---|---|---|
1. Modul |
2. Modul |
3. Modul |
4. Modul |
5. Modul |
6. Modul |
7. Modul |
8. Modul |
|
1. Modul |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
2. Modul |
32 |
42 |
52 |
62 |
72 |
82 |
92 |
102 |
3. Modul |
34 |
44 |
54 |
64 |
74 |
84 |
94 |
104 |
Ausgang
Gibt die konvertierten Digitaldaten aus dem entsprechenden Kanal des Analogmoduls zurück.
Drahtbruch: 8000 oder 16000
Die DIP-Schaltereinstellungen werden wirksam, wenn die Stromversorgung eingeschaltet wird.
K |
J |
T |
R |
|
|---|---|---|---|---|
 |
 |
 |
 |
 |
°C |
°F |
|
|---|---|---|
|
 |
 |
2 (0 und 1) |
4 (0 bis 3) |
6 (0 bis 5) |
8 (0 bis 7) |
|
|---|---|---|---|---|
|
 |
 |
 |
 |
Diese Befehlsbeschreibung enthält nur eine grundlegende Hardware-Dokumentation. Detaillierte technische Informationen entnehmen Sie bitte dem Handbuch:

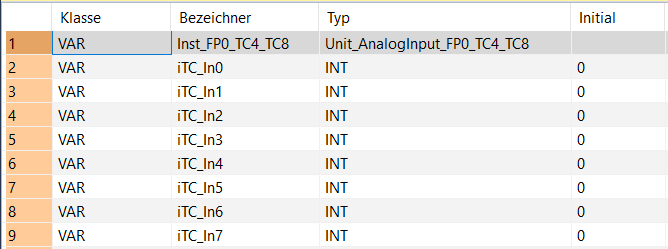

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.
VAR
Inst_FP0_TC4_TC8: Unit_AnalogInput_FP0_TC4_TC8;
iTC_In0: INT:=0;
iTC_In1: INT:=0;
iTC_In2: INT:=0;
iTC_In3: INT:=0;
iTC_In4: INT:=0;
iTC_In5: INT:=0;
iTC_In6: INT:=0;
iTC_In7: INT:=0;
END_VARMit ExpansionUnitNumberToIOWordOffset_FP0 oder ExpansionUnitNumberToIOWordOffset_FPX_FP0 berechnen Sie den Wort-Offset des Analogmoduls, das an die CPU angeschlossen ist.
BODY
WORKSPACE
NETWORK_LIST_TYPE := NWTYPELD ;
ACTIVE_NETWORK := 0 ;
END_WORKSPACE
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 17 ;
NETWORK_BODY
B(B_COMMENT,,Analog Unit TC4 TC8ø^Usage with FPX,2,0,22,2,);
B(B_COMMENT,,Function block of the Analog UnitFP0_A80 to read the Analog Input Dataø^Range K~J Type ( -100~1°C to 500~1°C--> -1001 to 5001 or -148~1°F to 790~1°F --> -1481 to 7901)ø^Range T Type: ( -100~1°C to 400~1°C --> -1001 to 4001 or -148~1°F to 752~1°F --> -1481 to 7521)ø^Range R Type: (0°C to 1500~1°C --> 0 to 15001 or 32°F to 1590~1°F --> 320 to 15901)ø^8000(When the thermocouple is broken),28,1,73,6,);
B(B_VARIN,,1,1,8,3,10,);
B(B_VARIN,,2,1,9,3,11,);
B(B_FB,Unit_AnalogInput_FP0_TC4_TC8!,fbInstance10,28,7,43,17,,?BiIOWordOffset?AiChannel0?AiChannel1?AiChannel2?AiChannel3?AiChannel4?AiChannel5?AiChannel6?AiChannel7);
B(B_F,ExpansionUnitNumberToIOWordOffset_FPX_FP0!,,3,7,25,11,,?DiFPX_ExpansionUnitNumber?DiFP0_ExpansionUnitNumber?AiIOWordOffset);
L(25,9,28,9);
L(1,0,1,17);
END_NETWORK_BODY
END_NET_WORK

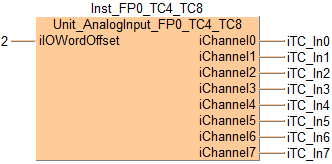

END_BODYInst_FP0_TC4_TC8(iIOWordOffset := 2,
iChannel0 => iTC_In0,
iChannel1 => iTC_In1,
iChannel2 => iTC_In2,
iChannel3 => iTC_In3,
iChannel4 => iTC_In4,
iChannel5 => iTC_In5,
iChannel6 => iTC_In6,
iChannel7 => iTC_In7);
