Unit_AnalogInOut_FPG_A44

Funktion zum Schreiben und Lesen eines FPG-A44-Moduls.

Diese Funktion schreibt digitale Werte in die Ausgangskanäle des Analogmoduls und liest digitale Umwandlungswerte aus dessen Eingangskanälen. Die digitalen Werte, die umgewandelt und als analoge Werte ausgegeben werden sollen, werden bei iOutChannel0 bis iOutChannel3 festgelegt. Die digitalen Umwandlungswerte aus dem Analogmodul werden je nach Kanal in den Ausgangsvariablen iInChannel0 bis iInChannel3 gespeichert.

Der Eingangs- und Ausgangstyp (Spannung oder Strom) wird auch mit dieser Funktion festgelegt.

Parameter

Eingang

iSlotNumber (INT)

Gibt die Steckplatznummer an.

iOutChannel0 bis iOutChannel3 (INT)

Setzt den digitalen Wert, der umgewandelt und vom Analogmodul ausgegeben werden soll.

bSetInChannel0ToCurrent bis bSetInChannel3ToCurrent (BOOL)

Legt den Spannungs- oder Stromeingang für jede Kanalnummer fest.

TRUE: Stromeingang
FALSE: Spannungseingang

bSetOutChannel0ToCurrent bis bSetOutChannel3ToCurrent (BOOL)

Legt den Spannungs- oder Stromeingang für jede Kanalnummer fest.

TRUE: Stromausgang
FALSE: Spannungsausgang

Ausgang

uiInChannel0 bis uiInChannel3 (UINT): Gibt die konvertierten Digitaldaten aus dem entsprechenden Kanal des Analogmoduls zurück.

Verdrahtung

(1) Ausgang
(2) Interne Verbindung
(3) Eingang

D/A-Umwandlung

Spannungsausgang		Stromausgang
Digitalwert (INT)	Analogwert	Digitalwert (INT)	Analogwert
4095	10V	4095	20mA
2048	5V	2048	12mA
0	0V	0	4mA
-2048	-5V
-4095	-10V

A/D-Umwandlung

Spannungseingang		Stromeingang
Digitalwert (UINT)	Analogwert	Digitalwert (UINT)	Analogwert
65535	10V	65535	20mA
32768	5V	39321	12mA
0	0V	13107	4mA
		0	0

Verwandte Themen

Beispiel

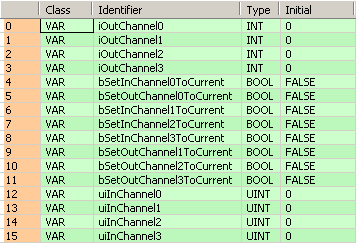

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden.

Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		iOutChannel0: INT:=0;
		iOutChannel1: INT:=0;
		iOutChannel2: INT:=0;
		iOutChannel3: INT:=0;
		bSetInChannel0ToCurrent: BOOL:=FALSE;
		bSetOutChannel0ToCurrent: BOOL:=FALSE;
		bSetInChannel1ToCurrent: BOOL:=FALSE;
		bSetInChannel2ToCurrent: BOOL:=FALSE;
		bSetInChannel3ToCurrent: BOOL:=FALSE;
		bSetOutChannel1ToCurrent: BOOL:=FALSE;
		bSetOutChannel2ToCurrent: BOOL:=FALSE;
		bSetOutChannel3ToCurrent: BOOL:=FALSE;
		uiInChannel0: UINT:=0;
		uiInChannel1: UINT:=0;
		uiInChannel2: UINT:=0;
		uiInChannel3: UINT:=0;
END_VAR

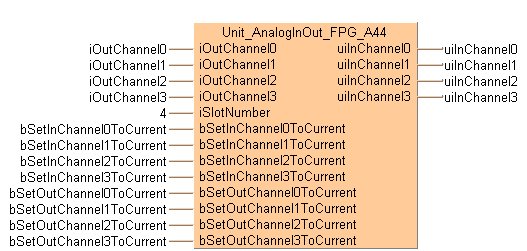

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 1 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 16 ;
        NETWORK_BODY
B(B_F,Unit_AnalogInOut_FPG_A44!,,14,1,29,16,,?DiOutChannel0?DiOutChannel1?DiOutChannel2?DiOutChannel3?DiSlotNumber?DbSetInChannel0ToCurrent?DbSetInChannel1ToCurrent?DbSetInChannel2ToCurrent?DbSetInChannel3ToCurrent?DbSetOutChannel0ToCurrent?DbSetOutChannel1ToCurrent?DbSetOutChannel2ToCurrent?DbSetOutChannel3ToCurrent?AuiInChannel0?AuiInChannel1?AuiInChannel2?AuiInChannel3);
B(B_VARIN,,iOutChannel0,12,2,14,4,);
B(B_VARIN,,iOutChannel1,12,3,14,5,);
B(B_VARIN,,iOutChannel2,12,4,14,6,);
B(B_VARIN,,iOutChannel3,12,5,14,7,);
B(B_VARIN,,4,12,6,14,8,);
B(B_VARIN,,bSetInChannel0ToCurrent,12,7,14,9,);
B(B_VARIN,,bSetInChannel1ToCurrent,12,8,14,10,);
B(B_VARIN,,bSetInChannel2ToCurrent,12,9,14,11,);
B(B_VARIN,,bSetInChannel3ToCurrent,12,10,14,12,);
B(B_VARIN,,bSetOutChannel0ToCurrent,12,11,14,13,);
B(B_VARIN,,bSetOutChannel1ToCurrent,12,12,14,14,);
B(B_VARIN,,bSetOutChannel2ToCurrent,12,13,14,15,);
B(B_VARIN,,bSetOutChannel3ToCurrent,12,14,14,16,);
B(B_VAROUT,,uiInChannel0,29,2,31,4,);
B(B_VAROUT,,uiInChannel1,29,3,31,5,);
B(B_VAROUT,,uiInChannel2,29,4,31,6,);
B(B_VAROUT,,uiInChannel3,29,5,31,7,);
L(1,0,1,16);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

Unit_AnalogInOut_FPG_A44(iOutChannel0 := iOutChannel0,
                        iOutChannel1 := iOutChannel1,
                        iOutChannel2 := iOutChannel2,
                        iOutChannel3 := iOutChannel3,
                        iSlotNumber := 4,
                        bSetInChannel0ToCurrent := bSetInChannel0ToCurrent,
                        bSetInChannel1ToCurrent := bSetInChannel1ToCurrent,
                        bSetInChannel2ToCurrent := bSetInChannel2ToCurrent,
                        bSetInChannel3ToCurrent := bSetInChannel3ToCurrent,
                        bSetOutChannel0ToCurrent := bSetOutChannel0ToCurrent,
                        bSetOutChannel1ToCurrent := bSetOutChannel1ToCurrent,
                        bSetOutChannel2ToCurrent := bSetOutChannel2ToCurrent,
                        bSetOutChannel3ToCurrent := bSetOutChannel3ToCurrent,
                        uiInChannel0 => uiInChannel0,
                        uiInChannel1 => uiInChannel1,
                        uiInChannel2 => uiInChannel2,
                        uiInChannel3 => uiInChannel3);
