WriteDataToFileRegisterBank

Daten in File-Registerbank 1 oder 2 schreiben

Der Befehl entnimmt die Anzahl der Worte, angegeben durch DataNumberOfWords, aus DataStartAddress und schreibt sie in die File-Registerbank 1 oder 2, angegeben durch BankNumber beginnend mit BankOffset.

Parameter

Eingang

BankNumber (INT): Gibt die Banknummer an
BankOffset (INT): Gibt den Offset der Banknummer an
DataStartAddress (WORD, INT, UINT): Gibt die Anfangsadresse der Daten an; diese wird in die File-Registerbank geschrieben
DataNumberOfWords (INT): Gibt die Anzahl der Worte an, die in die File-Registerbank geschrieben werden

Anmerkungen

Mit dieser Funktion lassen sich keine Daten in den FL-Bereich (File Register Bank 0) schreiben, d.h. die Variable, die bei DataStartAddress verwendet wird, darf sich nicht im FL-Bereich befinden.

Verwandte Themen

Beispiel

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		awProcessDataToStore: ARRAY [0..10] OF INT:=[-111,111,222,333,444,555,666,777,888,999,1100];
		awProcessDataToGet: ARRAY [0..10] OF INT:=[11(0)];
		bStoreData: BOOL:=FALSE;
		bGetData: BOOL:=FALSE;
	END_VAR

POE-Rumpf

Wenn sich bStoreData von FALSE in TRUE ändert, wird die gesamte SDT-Variable awProcessDataToStore (ein SDT enthält 11 Elemente) mit den Daten aus der File-Registerbank 2 BankOffset 1000 gefüllt.

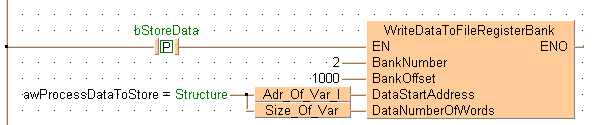

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_F,WriteDataToFileRegisterBank!,Instance,22,1,36,7,,?DBankNumber?DBankOffset?DDataStartAddress?DDataNumberOfWords);
B(B_VARIN,,2,20,3,22,5,);
B(B_VARIN,,1000,20,4,22,6,);
B(B_VARIN,,awProcessDataToStore[0],10,5,12,7,);
B(B_CONTACT,,bStoreData,5,2,7,4,R);
B(B_F,Adr_Of_Var_I!,Instance,12,5,19,7,,?D?C);
B(B_F,Size_Of_Var!,Instance,12,7,19,9,,?D?C);
L(1,3,5,3);
L(7,3,22,3);
L(19,6,19,8);
L(12,6,12,8);
L(1,0,1,9);
L(19,6,22,6);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

if (DF(bStoreData)) then
    WriteDataToFileRegisterBank(BankNumber := 2,
    BankOffset := 1000,
    DataStartAddress := Adr_Of_Var(awProcessDataToStore),
    DataNumberOfWords := Size_Of_Var(awProcessDataToStore));
end_if;
