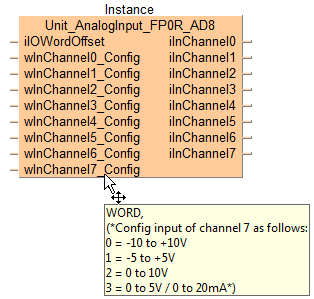

Unit_AnalogInput_FP0R_AD8Bloque de función para leer desde un módulo FP0R-AD8.
Este bloque de función lee valores digitales convertidos de los canales de entrada del módulo de entradas analógicas. Los valores digitales convertidos del módulo de entradas analógicas se guardan, para cada canal, en las variables de salida iInChannel0 a iInChannel7.
Los rangos de entrada analógica también se ajustan con este bloque de función.
El número de canales debe ajustarse con los interruptores DIP.
Entrada
Ajustar el offset de la primera dirección WX/WY del módulo de entradas analógicas según su posición de instalación.
Para módulos de expansión analógicos conectados directamente a la CPU (sin adaptador): Utilizar ExpansionUnitToIOWordOffset_FP0 o realizar la siguiente configuración: 2 (WX2/WY2) para el módulo 1, 4 (WX4/WY4) para el módulo 2, 6 (WX6/WY6) para el módulo 3
Para módulos de expansión analógicos conectados a la CPU a través de un adaptador: Utilizar ExpansionUnitToIOWordOffset_FPX_FP0 o seleccionar el offset de la tabla.
Posición del módulo respecto al adaptador |
Posición del adaptador respecto a la CPU |
|||||||
|---|---|---|---|---|---|---|---|---|
1er módulo |
2º módulo |
3er módulo |
4º módulo |
5º módulo |
6º módulo |
7º módulo |
8º módulo |
|
1er módulo |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
2º módulo |
32 |
42 |
52 |
62 |
72 |
82 |
92 |
102 |
3er módulo |
34 |
44 |
54 |
64 |
74 |
84 |
94 |
104 |
Ajustar el rango de tensión o corriente del canal de entrada analógica.
Salida
Devuelve el valor digital convertido por el módulo analógico, para cada canal.
Los interruptores DIP 1 y 2 deben estar en ON para utilizar el modo de 14 bits. Los interruptores DIP 3 y 4 se utilizan para ajustar el número de canales, y el interruptor DIP 5 para activar o desactivar la media de entrada.
La configuración de los interruptores DIP se hará efectiva cuando la alimentación pase de OFF a ON.
2 (0 y 1) |
4 (0 a 3) |
6 (0 a 5) |
8 (0 a 7) |
|
|---|---|---|---|---|
 |
 |
 |
 |
 |
Sin media: Los datos de conversión se establecen para el área de las entradas determinada para cada conversión A/D, en cada canal.
Media aritmética: En cada canal, para cada conversión A/D, se excluyen los valores máximos y mínimos de las primeras 10 lecturas y se realiza la media aritmética de las otras ocho lecturas. Este valor se envía a la salida.
Sin media |
Media aritmética |
|
|---|---|---|
|
 |
 |
Entrada de tensión |
Entrada de corriente |
|---|---|
 Conectar el dispositivo de entrada entre los terminales V y COM. |
 Conectar los terminales V e I. Conectar el dispositivo de entrada entre el puente y el terminal COM. |
Entrada de -10V a +10V CC |
Entrada de -5V a +5V CC |
Entrada de 0V a 5V CC |
|||
|---|---|---|---|---|---|
Valor digital (INT) |
Valor analógico |
Valor digital (INT) |
Valor analógico |
Valor digital (INT) |
Valor analógico |
-8000 |
-10V |
-8000 |
-5V |
0 |
0,0V |
-4000 |
-5V |
-4000 |
-2,5V |
4000 |
1,25V |
0 |
0V |
0 |
0V |
8000 |
2,5V |
+4000 |
+5V |
+4000 |
+2,5V |
8000 |
3,75V |
+8000 |
+10V |
+8000 |
+5V |
16000 |
5,0V |
Entrada de 0V a 10V CC |
Entrada de 0mA a 20mA |
||
|---|---|---|---|
Valor digital (INT) |
Valor analógico |
Valor digital (INT) |
Valor analógico |
0 |
0,0V |
0 |
0,0mA |
4000 |
2,5V |
3200 |
4,0mA |
8000 |
5,0V |
6400 |
8,0mA |
12000 |
7,5V |
9600 |
12,0mA |
16000 |
10,0V |
12800 |
16,0mA |
16000 |
20,0mA |
||
Esta descripción de comandos solo proporciona documentación básica sobre el hardware. Para obtener información técnica detallada, consultar el manual:

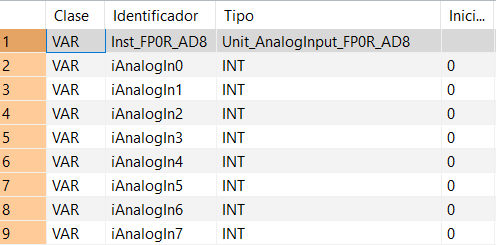

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.
VAR
Inst_FP0R_AD8: Unit_AnalogInput_FP0R_AD8;
iAnalogIn0: INT:=0;
iAnalogIn1: INT:=0;
iAnalogIn2: INT:=0;
iAnalogIn3: INT:=0;
iAnalogIn4: INT:=0;
iAnalogIn5: INT:=0;
iAnalogIn6: INT:=0;
iAnalogIn7: INT:=0;
END_VARUtilizar ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 para calcular el offset de la palabra del módulo analógico conectado a la CPU.

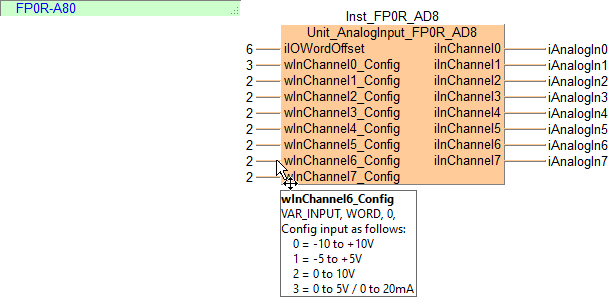

BODY
WORKSPACE
NETWORK_LIST_TYPE := NWTYPELD ;
END_WORKSPACE
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 12 ;
NETWORK_BODY
B(B_COMMENT,,FP0R-A80,2,0,17,1,);
B(B_VARIN,,6,17,2,19,4,);
B(B_FB,Unit_AnalogInput_FP0R_AD8!,Inst_FP0R_AD8,19,1,34,12,,?BiIOWordOffset?BwInChannel0_Config?BwInChannel1_Config?BwInChannel2_Config?BwInChannel3_Config?BwInChannel4_Config?BwInChannel5_Config?BwInChannel6_Config?BwInChannel7_Config?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3?CiInChannel4?CiInChannel5?CiInChannel6?CiInChannel7);
B(B_VAROUT,,iAnalogIn0,35,2,37,4,);
B(B_VARIN,,3,17,3,19,5,);
B(B_VAROUT,,iAnalogIn1,35,3,37,5,);
B(B_VARIN,,2,17,4,19,6,);
B(B_VAROUT,,iAnalogIn2,35,4,37,6,);
B(B_VARIN,,2,17,5,19,7,);
B(B_VAROUT,,iAnalogIn3,35,5,37,7,);
B(B_VARIN,,2,17,6,19,8,);
B(B_VAROUT,,iAnalogIn4,35,6,37,8,);
B(B_VARIN,,2,17,7,19,9,);
B(B_VAROUT,,iAnalogIn5,35,7,37,9,);
B(B_VARIN,,2,17,8,19,10,);
B(B_VAROUT,,iAnalogIn6,35,8,37,10,);
B(B_VARIN,,2,17,9,19,11,);
B(B_VAROUT,,iAnalogIn7,35,9,37,11,);
B(B_VARIN,,2,17,10,19,12,);
L(1,0,1,12);
L(34,3,35,3);
L(34,4,35,4);
L(34,5,35,5);
L(34,6,35,6);
L(34,7,35,7);
L(34,8,35,8);
L(34,9,35,9);
L(34,10,35,10);
END_NETWORK_BODY
END_NET_WORK
END_BODYInst_FP0R_AD8(iIOWordOffset := 6,
wInChannel0_Config := 3,
wInChannel1_Config := 2,
wInChannel2_Config := 2,
wInChannel3_Config := 2,
wInChannel4_Config := 2,
wInChannel5_Config := 2,
wInChannel6_Config := 2,
wInChannel7_Config := 2,
iInChannel0 => iAnalogIn0,
iInChannel1 => iAnalogIn1,
iInChannel2 => iAnalogIn2,
iInChannel3 => iAnalogIn3,
iInChannel4 => iAnalogIn4,
iInChannel5 => iAnalogIn5,
iInChannel6 => iAnalogIn6,
iInChannel7 => iAnalogIn7);
