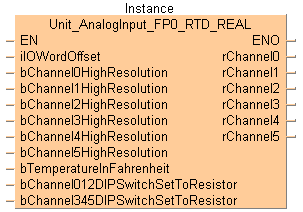

Unit_AnalogInput_FP0_RTD_REAL

Bloque de función para leer desde un módulo FP0-RTD6 (los valores digitales convertidos son de tipo REAL).

El dato de la expansión analógica se almacena para cada canal, en las variables de salida Este bloque de función lee valores digitales convertidos de los canales de entrada del módulo de entradas analógicas.rChannel0rChannel5.

Para medir los datos de la entrada RTD, se pueden utilizar los siguiente dispositivos: Pt100 (según IEC751), Pt1000 (según IEC751), Ni1000 (según DIN43760), o una resistencia.

El dispositivo de medición debe ajustarse con los interruptores DIP y en el bloque de función.

El tiempo de muestreo debe ajustarse con los interruptores DIP.

Parámetros

Entrada

iIOWordOffset (INT)

Ajustar el offset de la primera dirección WX/WY del módulo de entradas analógicas según su posición de instalación.

Para módulos de expansión analógicos conectados directamente a la CPU (sin adaptador): Utilizar ExpansionUnitToIOWordOffset_FP0 o realizar la siguiente configuración: 2 (WX2/WY2) para el módulo 1, 4 (WX4/WY4) para el módulo 2, 6 (WX6/WY6) para el módulo 3

Para módulos de expansión analógicos conectados a la CPU a través de un adaptador: Utilizar ExpansionUnitToIOWordOffset_FPX_FP0 o seleccionar el offset de la tabla.

Posición del módulo respecto al adaptador	Posición del adaptador respecto a la CPU
Posición del módulo respecto al adaptador	1er módulo	2º módulo	3er módulo	4º módulo	5º módulo	6º módulo	7º módulo	8º módulo
1er módulo	30	40	50	60	70	80	90	100
2º módulo	32	42	52	62	72	82	92	102
3er módulo	34	44	54	64	74	84	94	104

bChannel0HighResolution a bChannel5HighResolution (BOOL)

Ajustar la resolución del canal correspondiente.

Valores:

TRUE: <ph RSID-Component="" fct:ObjectID="" translate="no">TRUE</ph>: alta resolución (0,01K/0,01°F/<ph RSID-Component="" fct:ObjectID="" outputclass="decimal" translate="no">0.1</ph>0,1Ω)
FALSE: <ph RSID-Component="" fct:ObjectID="" translate="no">FALSE</ph>: baja resolución (0,1K/0,1°F/<ph RSID-Component="" fct:ObjectID="" translate="no">1</ph>1Ω)

No modificar este valor durante el tiempo de ejecución. En caso contrario la conversión puede no ser precisa durante 1s.

bTemperatureInFahrenheit (BOOL)

Ajustar la unidad de temperatura.

Valores:

TRUE: °F
FALSE: °C

bChannel012DIPSwitchSetToResistor, bChannel345DIPSwitchSetToResistor (BOOL)

Ajustar el dispositivo RTD.

Valores:

TRUE: Resistencia
FALSE: Pt100, Pt1000, Ni1000

La configuración debe coincidir con la combinación de los interruptores DIP.

Salida

rChannel0 a rChannel5 (REAL)

Devuelve el valor digital convertido por el módulo analógico, para cada canal.

Ejemplo:

Termopar, baja resolución: 20,12°C → 20,1 (valor de medición fuera de rango: 819,1)
Termopar, alta resolución 20,12°C → 20,12 (valor de medición fuera de rango: 81,91)
Resistencia, baja resolución: 25W → 25 (valor de medición fuera de rango: 16383)
Resistencia, alta resolución: 25,4W → 25,4 (valor de medición fuera de rango: 1638,3)

NOTA

Desde que se aplica alimentación y se lee el primer valor de conversión, el valor digital será 8191 ó 16383. En el programa del PLC, no se debe tener en cuenta este valor durante este periodo.
Si se ha roto la sonda RTD, el valor digital pasará a 8191 ó 16383. Tener en cuenta este valor en el código del programa, para evitar cualquier riesgo que se pueda producir por la rotura del RTD. Siempre se debe sustituir el RTD estropeado.

Configuración de los interruptores DIP

La configuración de los interruptores DIP se hará efectiva cuando la alimentación pase de OFF a ON.

Dispositivo de medición, canales 0 a 2

	Pt100	Pt1000	Ni1000	Resistencia

Dispositivo de medición, canales 3 a 5

	Pt100	Pt1000	Ni1000	Resistencia

Ciclo de muestreo

	0,1s	1s

Cableado de las entradas

Curva característica de conversión

Resolución: 0,1K/0,1F, 1Ω

Pt100		Pt1000
°C/°F		°C/°F
Valor analógico	Valor digital	Valor analógico	Valor digital
-200,0/-328,0	-2000/-3280	-200,0/-328,0	-2000/-3280
+500,0/+800,0	+5000/+8000	+300,0/+572,0	+3000/+5720

Ni1000		Resistencia
°C/°F		Ω
Valor analógico	Valor digital	Valor analógico	Valor digital
-30,0/-22,0	-300/-220	+20	+20
+150,0/+302,0	+1500/+3020	+2200	+2200

Resolución: 0,01K/0,01F, 0,1Ω

Pt100		Pt1000
°C/°F		°C/°F
Valor analógico	Valor digital	Valor analógico	Valor digital
-80,00/-80,00	-8000/-8000	-80,00/-80,00	-8000/-8000
+80,00/+80,00	+8000/+8000	+80,00/+80,00	+8000/+8000

Ni1000		Resistencia
°C/°F		Ω
Valor analógico	Valor digital	Valor analógico	Valor digital
-30,00/-22,00	-3000/-2200	+20,0	+200
+80,00/+80,00	+8000/+8000	+1630,0	+16300

Consejo

Esta descripción de comandos solo proporciona documentación básica sobre el hardware. Para obtener información técnica detallada, consultar el manual:

FP0 RTD Unit Technical Manual

Temas relacionados

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Instrucciones del sistema

Panel Instrucciones

Áreas de memoria

Tipos de datos

Ejemplo

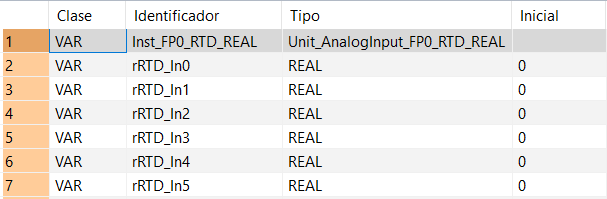

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU. Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

VAR
	Inst_FP0_RTD_REAL: Unit_AnalogInput_FP0_RTD_REAL;
	rRTD_In0: REAL:=0;
	rRTD_In1: REAL:=0;
	rRTD_In2: REAL:=0;
	rRTD_In3: REAL:=0;
	rRTD_In4: REAL:=0;
	rRTD_In5: REAL:=0;
END_VAR

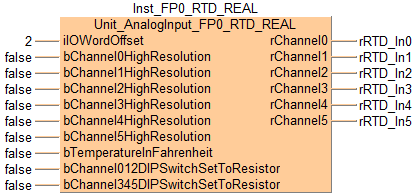

Cuerpo LD

Utilizar ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 para calcular el offset de la palabra del módulo analógico conectado a la CPU.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 13 ;
        NETWORK_BODY
B(B_FB,Unit_AnalogInput_FP0_RTD_REAL!,Inst_FP0_RTD_REAL,19,1,37,13,,?BiIOWordOffset?BbChannel0HighResolution?BbChannel1HighResolution?BbChannel2HighResolution?BbChannel3HighResolution?BbChannel4HighResolution?BbChannel5HighResolution?BbTemperatureInFahrenheit?BbChannel012DIPSwitchSetToResistor?BbChannel345DIPSwitchSetToResistor?CrChannel0?CrChannel1?CrChannel2?CrChannel3?CrChannel4?CrChannel5);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,rRTD_In0,37,2,39,4,);
B(B_VARIN,,false,17,3,19,5,);
B(B_VAROUT,,rRTD_In1,37,3,39,5,);
B(B_VARIN,,false,17,4,19,6,);
B(B_VAROUT,,rRTD_In2,37,4,39,6,);
B(B_VARIN,,false,17,5,19,7,);
B(B_VAROUT,,rRTD_In3,37,5,39,7,);
B(B_VARIN,,false,17,6,19,8,);
B(B_VAROUT,,rRTD_In4,37,6,39,8,);
B(B_VARIN,,false,17,7,19,9,);
B(B_VAROUT,,rRTD_In5,37,7,39,9,);
B(B_VARIN,,false,17,8,19,10,);
B(B_VARIN,,false,17,9,19,11,);
B(B_VARIN,,false,17,10,19,12,);
B(B_VARIN,,false,17,11,19,13,);
L(1,0,1,13);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

Inst_FP0_RTD_REAL(iIOWordOffset := 2,
	bChannel0HighResolution := false,
	bChannel1HighResolution := false,
	bChannel2HighResolution := false,
	bChannel3HighResolution := false,
	bChannel4HighResolution := false,
	bChannel5HighResolution := false,
	bTemperatureInFahrenheit := false,
	bChannel012DIPSwitchSetToResistor := false,
	bChannel345DIPSwitchSetToResistor := false,
	rChannel0 => rRTD_In0,
	rChannel1 => rRTD_In1,
	rChannel2 => rRTD_In2,
	rChannel3 => rRTD_In3,
	rChannel4 => rRTD_In4,
	rChannel5 => rRTD_In5);
